I. Panoramica del Prodotto

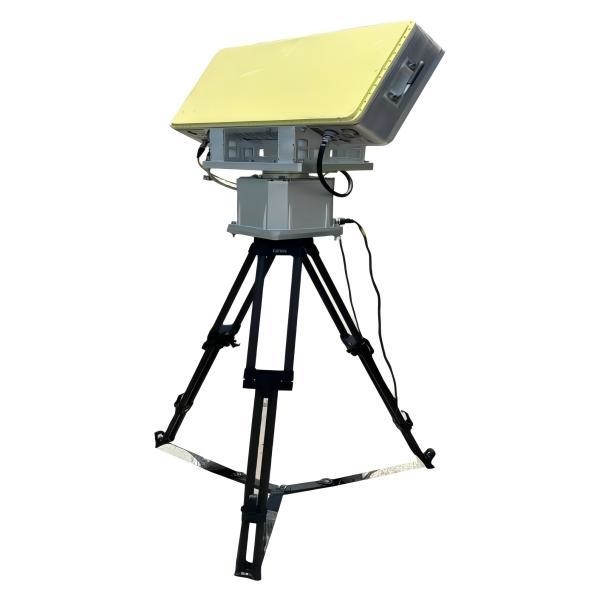

L'LKXR-XD107 è un radar di sorveglianza a bassa quota in banda X che combina una scansione di elevazione AESA unidimensionale con una rotazione meccanica dell'azimut di 360°. Rileva, localizza e traccia bersagli in movimento a terra, elicotteri a bassa quota, UAV e imbarcazioni di superficie, anche in ambienti con forte clutter a terra, fornendo dati sui bersagli in tempo reale agli operatori.
II. Punti di Forza
• Rilevamento a lungo raggio di oggetti 'low-slow-small': ≥5 km su droni da 0,01 m², ≥12 km su bersagli da 1 m²
• Oltre 200 tracce simultanee con elevata frequenza di aggiornamento
• Ampia copertura di elevazione (−10°–40°) con inclinazione regolabile per diversi terreni
• Robusti algoritmi anti-clutter garantiscono un funzionamento affidabile in aree urbane, costiere e montuose
• Compatto e leggero: sistema totale ≤52 kg, schierabile da due soldati in <15 min
III. Specifiche
|
Parametro
|
Valore
|
|
Tipo di Radar
|
Scansione 1-D AESA (elevazione) + azimut meccanico
|
|
Banda di Frequenza
|
Banda X
|
|
Copertura Azimutale
|
0–360°
|
|
Copertura di Elevazione
|
−10°–40° (scansione elettronica ±60° design)
|
|
Velocità di Rotazione dell'Antenna
|
12 rpm / 15 rpm selezionabile
|
|
Portata di Rilevamento (Pd=0.8
|
Pfa=10⁻⁶)
≥5 km (0,01 m²) / ≥10 km (0,1 m²) / ≥12 km (1 m²)
|
|
Portata Cieca
|
180 m
|
|
Risoluzione/Accuratezza della Distanza
|
10 m / ≤5 m RMS
|
|
Risoluzione/Accuratezza Azimutale
|
3° / ≤0,5° RMS
|
|
Risoluzione/Accuratezza di Elevazione
|
7° / ≤0,5° RMS
|
|
Accuratezza della Velocità
|
≤0,4 m/s
|
|
Velocità Radiale del Bersaglio
|
1–80 m/s
|
|
Tracce Simultanee Massime
|
≥200
|
|
Potenza di Trasmissione
|
160 W
|
|
Dimensioni Front-end
|
700 × 385 × 160 mm
|
|
Peso del Sistema
|
≤30 kg (front-end) + ≤22 kg (piedistallo)
|
IV. Caratteristiche del Prodotto
• La scansione ibrida AESA + meccanica offre una copertura a cerchio completo senza zone cieche
• Misurazione ad alta precisione: distanza ≤5 m RMS, azimut/elevazione ≤0,5° RMS
• Autotest integrato e isolamento dei guasti fino all'LRU
• Trasmettitore a stato solido per un elevato MTBF e bassa manutenzione
• Elettronica con grado di protezione IP65 resiste ad ambienti difficili (−40 °C a +55 °C, 95 % RH)
