Ⅰ. Panoramica

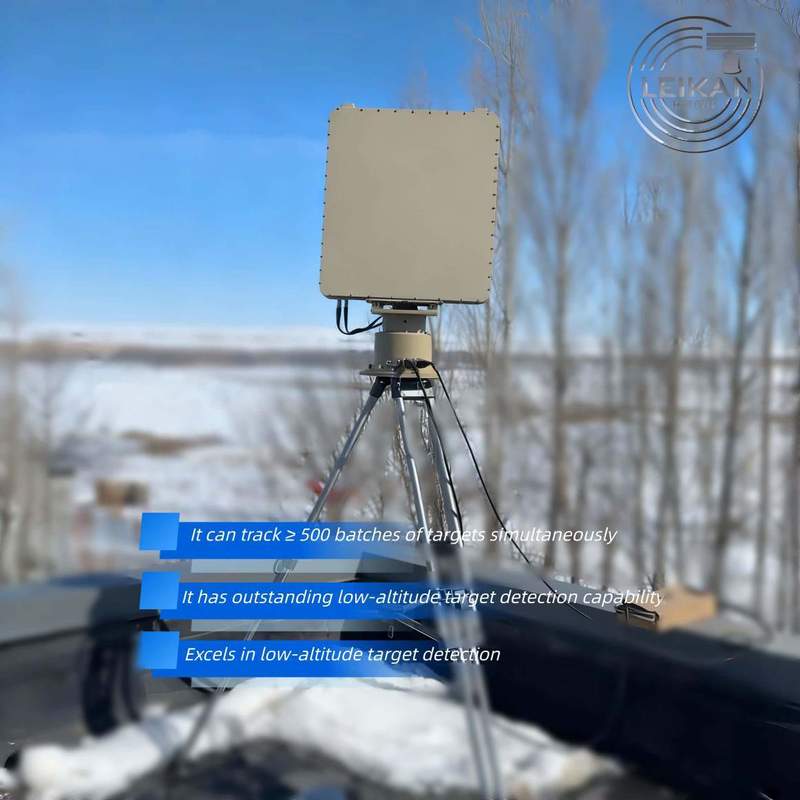

Il LKST-X120 è un radar X-band con Digital Beam Forming (DBF). Consente il rilevamento su vasta area di 360°×60° e il tracciamento simultaneo di oltre 500 bersagli, inclusi droni, personale, veicoli e oggetti marittimi, con un intervallo di velocità di tracciamento di 1-150 m/s. In grado di gestire scenari con bersagli densi, non presenta punti ciechi di sorveglianza. Questo radar può filtrare il clutter terrestre, acquatico e meteorologico, vantando un tasso di falsi allarmi estremamente basso, ed è dotato di collegamenti dati/video in tempo reale ad alta definizione. Con adattabilità a scenari multipli, è applicabile alla protezione di aree chiave, alla ricognizione sul campo di battaglia e alla sorveglianza di frontiere e superfici marine.
Ⅱ. Punti salienti
• Rilevamento a lungo raggio: ≥10 km per piccoli quadricotteri, ≥20 km per UAV a ala fissa di medie dimensioni
• Tracciamento ad alta capacità: 500 bersagli simultanei con frequenza di aggiornamento ≤2 s
• Copertura 360°×60° senza zone cieche: elevazione da –3° a +60°, azimut completo
• Alta precisione: ≤0.3° RMS angolare, ≤5 m RMS di distanza
• Pronto per tutte le condizioni atmosferiche: IP67, –40 °C a +55 °C, tollerante a pioggia, neve, polvere, nebbia
Questo radar prende come vantaggi principali la copertura completa dello spazio aereo (nessun punto cieco di sorveglianza), la forte capacità anti-interferenza (che può filtrare il clutter terrestre, acquatico e meteorologico attraverso la tecnologia adattiva di soppressione del clutter) e il rilevamento ad alta precisione. È adattabile a dispiegamenti multi-scenario con flessibilità e convenienza, può essere installato in posizioni elevate, supporta operazioni 24 ore su 24 con alimentazione commerciale e estende la distanza di comunicazione a centinaia di metri tramite cavo di rete o connessione in fibra ottica. È una soluzione efficiente per la sorveglianza a bassa quota e a terra.
Ⅲ. Specifiche
|
Parametro
|
Valore
|
|
Banda di frequenza
|
Banda X 9.8–10 GHz
|
|
Elevazione / Azimut
|
–3°–60° / 0–360°
|
|
Distanza di rilevamento
|
≥10 km (quadricottero 0.01 m²)
|
|
|
≥20 km (ala fissa media 1 m²)
|
|
Altitudine massima
|
≥3 000 m
|
|
Zona cieca
|
≤50 m
|
|
Precisione distanza/angolo
|
≤5 m (RMS) / ≤0.3° (RMS)
|
|
Tracciamenti simultanei
|
≥500
|
|
Velocità di tracciamento
|
1–150 m/s
|
|
Rotazione antenna
|
30 rpm (aggiornabile a 60 rpm)
|
|
Interfaccia dati
|
Gigabit Ethernet UDP
|
|
Ambientale
|
–40 °C a +55 °C
IP65 (unità principale IP67)
|
|
Consumo energetico
|
≤400 W
|
|
Peso
|
≤55 kg
|
|
Dimensioni
|
650 × 815 × 93 mm
|
|
Potenza di trasmissione
|
≤50 W
|
Ⅳ. Caratteristiche
• DBF + soppressione adattiva del clutter → falsi allarmi quasi nulli
• Fusione Radar-EO per l'auto-puntamento delle telecamere per tracciamento video, registrazione e istantanee
• Rete multi-radar plug-and-play tramite Gigabit Ethernet
• Design modulare consente manutenzione sul campo in 10 minuti o sostituzione LRU
