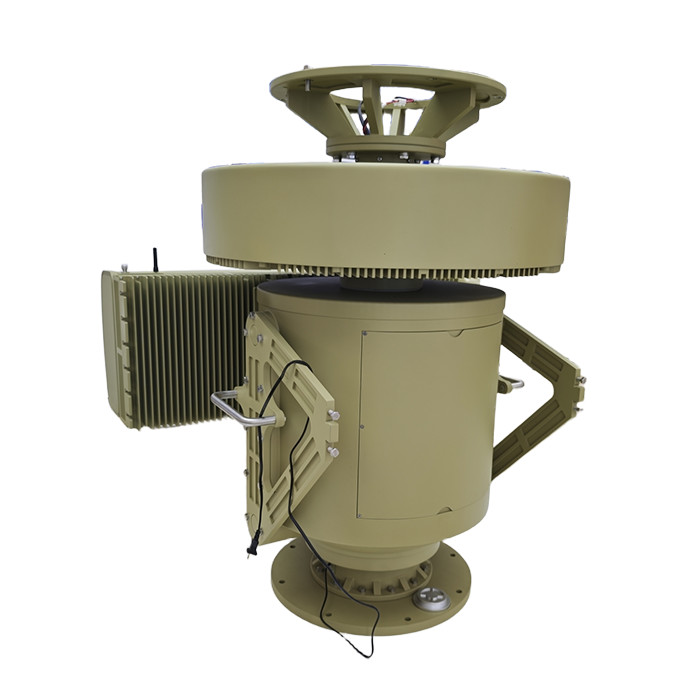

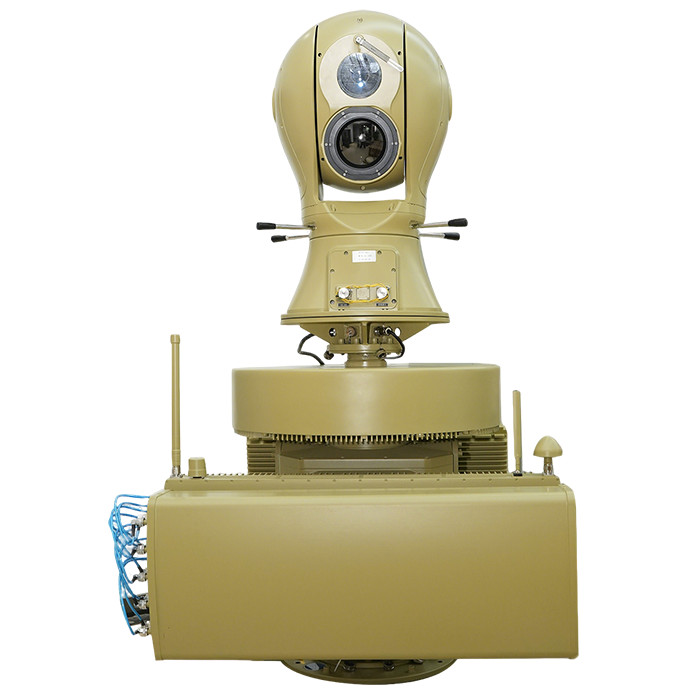

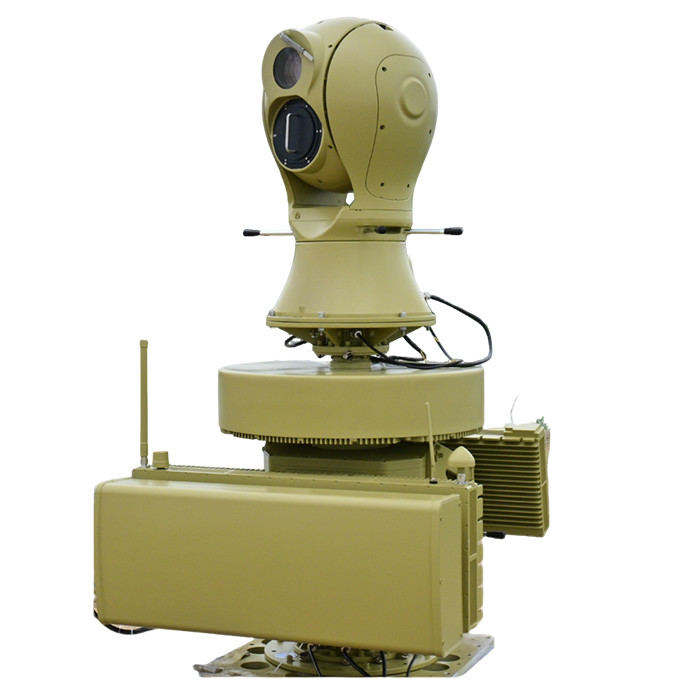

GNSS Spoofing Radio Jamming Tech Radar Sistema di difesa Interrompe i droni entro 3 km
ⅠDescrizione del prodotto
Il sistema di difesa radar GNSS Spoofing Radio Jamming Tech è una soluzione avanzata contro i droni progettata per rilevare, rintracciare e neutralizzare i droni non autorizzati in un raggio di 3 chilometri.Utilizzo di tecnologie avanzate di spoofing e interferenza radio (RF) del GNSS (Global Navigation Satellite System), questo sistema fornisce una solida difesa contro i droni canaglia, garantendo la sicurezza di infrastrutture critiche, installazioni militari, strutture governative e eventi pubblici.
Ⅱ. Caratteristiche del prodotto
1Difesa multi stratificata da droni.
Combina lo spoofing GNSS, il disturbo RF e il rilevamento radar per una completa neutralizzazione dei droni.Interrompe i segnali GPS, GLONASS, Galileo e BeiDou per confondere la navigazione dei droni.
2Copertura a lunga distanza (fino a 3 km)
Eficace contro i droni in un raggio di 3 km, fornendo protezione su vasta area.Impostazioni di potenza regolabili per le diverse esigenze operative.
3Tracciamento di rilevamento basato sull'IA
I sensori radar e RF rilevano i droni in tempo reale.Gli algoritmi di apprendimento automatico classificano i tipi di droni e valutano i livelli di minaccia.
4. modalità di funzionamento manuale automatizzato
Modalita' completamente automatica per una risposta immediata alle minacce dei droni.Modalità di controllo manuale per mirare con precisione e interferire selettivamente.
5. Portatile Facile da utilizzare
La progettazione modulare consente una rapida implementazione in impianti fissi o mobili.Utile per le operazioni montate sul veicolo, fisse o portatili.
6. Sicurezza della conformità giuridica
Opera entro le bande di frequenza autorizzate per evitare interferenze con le comunicazioni legittime.
Ⅲ. Funzioni del prodotto
1. Spoofing GNSS (falsi segnali GPS)
Genera segnali satellitari falsi per ingannare i sistemi di navigazione dei droni.Fa deviare i droni dal percorso previsto, perdere posizione o atterrare in sicurezza.
2. interferenze radio (RF)
Blocchi 2,4 GHz, 5,8 GHz, 433 MHz, 915 MHz e altre frequenze comuni di controllo dei droni.Interrompe il telecomando, la trasmissione video e i collegamenti di telemetria.
3- Radar Detection Tracking. - E'un' operazione di ricerca.
La scansione radar 3D rileva i droni a lunghe distanze.Il monitoraggio in tempo reale fornisce la previsione della traiettoria e la valutazione delle minacce.
4Neutralizzazione multi-drone.
E' in grado di contrastare gli attacchi di drone di sciame interferendo simultaneamente con segnali multipli.
5. Interfaccia user friendly
Pannello di controllo touchscreen per un facile utilizzo.Avvisi di allarme per minacce di droni rilevate.
6. Analisi di registrazione dei dati
Registra le incursioni dei droni per analisi post-missione.Supporta il riconoscimento dei modelli di minaccia per una migliore difesa futura.
Ⅳ. Parametri del prodotto
|
Indicatori funzionali
|
|
Configurazione standard
|
UAD-XTF-PZGLE05 (radar, spettro, elettro-ottico, interferenze, inganno, controller e software di gestione)
|
|
Distanza di rilevamento
|
≥ 5KM
|
|
Banda di frequenza di rilevamento
|
70 MHz a 6000 MHz, Nota: altre bande di frequenza possono essere personalizzate
|
|
Frequenza ingannevole
|
GPS/GALILEO/GLONASS/Beidou
|
|
Distanza ingannevole
|
≥ 1 km
|
|
Banda di frequenza di interferenza
|
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz
|
|
4850-5100 MHz/2280-2540 MHz/1750-2000 MHz
|
|
1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz
|
|
parametri radar
|
Parametri dettagliati sono elencati di seguito: Parametri di prestazione del modulo radar
|
|
parametri optoelettronici
|
Parametri fotovoltaici I parametri dettagliati sono elencati nella tabella seguente *4 Parametri di prestazione dei moduli fotovoltaici
|
|
Indicatori meccanici
|
|
resistenza al vento
|
10Vento forte
|
|
Temperatura di funzionamento
|
-40°C55°C
|
|
Temperatura di conservazione
|
-45°C ∼65°C
|
|
grado di protezione
|
Protezione IP65
|
|
Umidità di esercizio
|
≤ 95%
|
|
Interfaccia dati
|
RJ45
|
|
porta di alimentazione
|
tensione: 220V
Potenza: ≤550W (modalità di rilevamento), ≤1950W (modalità di contromisura)
|
|
peso
|
250 kg
|
|
Dimensione
|
850 mm x 850 mm x 1700 mm
|
|
Caratteristiche della piattaforma
|
Lista bianca e lista nera, rilevamento in tempo reale, tracciamento ottico, contromisure automatiche, contromisure manuali, mappa GIS, archiviazione dati, query di eventi.
|
|
Parametri dell'indicatore del modulo di rilevamento dello spettro
|
|
Banda di frequenza di rilevamento
|
20 MHz-6 GHz
|
|
Raggio di rilevamento
|
≥ 5 km
|
|
Identificare la distanza di raggio
|
≥ 5 chilometri, può riconoscere alcune marche e modelli di droni
|
|
Angolo di rilevamento
|
360°
|
|
Errore di precisione angolare di misura (quadratura media della radice)
|
Distanza pari o superiore a 5 km ≤ 1°
|
|
Altitudine minima di rilevamento
|
< 0 m
|
|
Parametri dell'indicatore del modulo di interferenza
|
|
Banda di frequenza di interferenza
|
5900-6200 MHz
|
|
5600-5950 MHz
|
|
5100-5350 MHz
|
|
4850-5100 MHz
|
|
2280-2540 MHz
|
|
1750-2000 MHz
|
|
1100-1400 MHz
|
|
850-1050 MHz
|
|
720-950 MHz
|
|
410-520 MHz
|
|
porta di alimentazione
|
50W
|
|
Distanza di interferenza
|
3 Km
|
|
Parametri del modulo radar
|
|
Sistema di lavoro
|
Sistema di matrice in fasi (scansione azimut+scansione in fase di elevazione)
|
|
Banda di frequenza di lavoro
|
Xband
|
|
Potenza di rilevamento effettiva
|
≥ 5,0KM (UAV)
|
|
≥ 8,0KM ((Pedoni)
|
|
≥ 10,0 KM (veicoli)
|
|
≥ 5,0KM ((barche)
|
|
Velocità di rilevamento
|
0.5m/s-83m/s
|
|
Precisione di azimut
|
≤ 0,3° (cercare); ≤ 0,3° (traccia)
|
|
Accuratezza di passo
|
≤1,0° (cercare);≤0,5° (tracciare)
|
|
Tasso di dati
|
≤ 5 s/cerchio
|
|
Parametri dell'indice del modulo optoelettronica
|
|
Distanza di funzionamento
|
In caso di visibilità atmosferica ≥ 20 km, umidità ≤ 50% RH e differenza di temperatura> 6K, distanza di rilevamento della luce visibile ≥ 5000m, distanza di tracciamento ≥ 4000m, distanza di riconoscimento ≥ 3000m per 0.3m × 0.3m bersagli di veicoli aerei senza equipaggio; distanza di rilevamento termico ≥ 1500m, distanza di localizzazione ≥ 1000m, distanza di riconoscimento ≥ 1000m
|
|
Imaging termico a infrarossi
|
Detettore: piano focale infrarosso dell'ossido di vanadio (VOx) non raffreddato
gamma spettrale: da 8 μm a 14 μm
Risoluzione: 640×512
NETD: essere meglio di 30mK
Distanza focale dell'obiettivo: da 31 a 155 mm, lente a zoom ottico continuo 5x
Controllo dell'obiettivo: zoom elettrico, messa a fuoco manuale/auto
Miglioramento dell'immagine: tecnologia di miglioramento dei dettagli dell'immagine digitale SDE
Pseudocolore di polarità: nero termico, bianco termico e molteplici opzioni di pseudocolore disponibili
Regolazione dell'immagine: luminosità, contrasto, correzione gamma
Formato di codifica: H.264/H.265/MJPEG
Supporta una forte funzione di protezione dalla luce
|
|
Luce visibile ad alta definizione
|
Sensore:1/1.8 "superficie bersaglio CMOS di livello di luce stellare, conversione colore ICR in nero
Risoluzione: 2688×1520
Illuminazione: colore: 0,002 Lux; bianco e nero: 0,0002 Lux
Formati di codifica: H.264/H.265/MJPEG
Miglioramento dell'immagine: supporta ampia gamma dinamica, forte soppressione della luce, stabilizzazione elettronica dell'immagine, riduzione del rumore digitale 3D e bilanciamento del bianco automatico
Lunghezza focale: 12,5 ̊775 mm lente zoom elettrica ad alta definizione
Dehazing: supporta sia il dehazing ottico che quello elettronico
|
|
Funzione di tracciamento
|
1. Metodo di tracciamento: tracciamento hardware integrato front-end
2. modalità di localizzazione: manuale, localizzazione automatica, supporto di collegamento radar
3. Video switching: monitoraggio digitale ad alta definizione della luce visibile/video digitale a infrarossi
4. Funzione di tracciamento: integrato in più algoritmi di tracciamento, supporta il rilevamento multi-obiettivo, cattura automatica, zoom automatico durante il tracciamento, visualizzazione in tempo reale della traiettoria del bersaglio,anti occlusione transitoria, ecc. Tracciamento manuale e automatico, che supporta il tracciamento del collegamento radar; supporta il riconoscimento del bersaglio durante il processo di tracciamento; supporta l'identificazione e il tracciamento;Sostenere il monitoraggio adattativo della porta dell'onda d'aria, e la dimensione della scatola di tracciamento può essere adattata in base alla dimensione target.
Display di tracciamento: dotato di monitor di tracciamento dell'occhio dell'aquila, la posizione dell'occhio dell'aquila può essere regolata arbitrariamente, supportando il display di ingrandimento 2, 4 e 8x del bersaglio
|
|
Analisi
|
1. Costruito in 16Tops processore di potenza di calcolo
2Metodo di attuazione: modulo di analisi intelligente integrato front-end
3. rilevamento del comportamento anormale: supporta il riconoscimento del bersaglio; supporta il rilevamento di intrusioni regionali, il rilevamento di intrusioni transfrontaliere, il rilevamento del movimento, ecc.
Riconoscimento della classificazione: supporta il riconoscimento della classificazione di obiettivi come persone, automobili, droni, uccelli, ecc. (richiede l'assistenza del cliente nel fornire set di dati)
|
|
Aumento delle funzioni
|
1. Gestione della salute: Supporta l'autotest, la query di stato e il feedback del codice di errore, e supporta le query di salute dell'hardware come la luce visibile, i componenti di imaging termico,motori a passo orizzontale, temperatura del chip e tempo di funzionamento
2. Feedback dei dati: ha funzioni di feedback in tempo reale/query e posizionamento per l'angolo di campo di vista dell'obiettivo, ingrandimento, valore ZOOM/FOCUS e angolo del giradischi,e supporta le funzioni di query/feedback e posizionamento in tempo reale per angoli orizzontali e di passo
Aggiornamento e manutenzione: può essere riavviato da remoto, funzione di aggiornamento da remoto, conveniente per la manutenzione del sistema
|
|
Parametri di indice del modulo servo giradischi
|
|
Tavola giratoria monoasse
|
1. Angolo di rotazione del giradischi: rotazione continua in azimut N × 360 °
2Velocità massima di azimut: ≥ 130 °/s
3Velocità minima di azimut: ≤ 0,1 °/s
4Accelerazione massima dell'azimut: ≥ 90 °/s2
5Precisione di orientamento: ≤ 0,1 °
6. Tempo minimo di risposta fisso: ≤ 2 s (stabile da 0 ° a 90 °)
Intervallo di regolazione della pendenza: non inferiore a -25 ° a 10 °
|
VI: Caratteristiche del prodotto
|
|
|
|
Monitoraggio e monitoraggio in tempo reale
|
Il sistema anti-drone Hai Dong Qing può monitorare e tracciare i movimenti dei droni in tempo reale.il sistema può identificare e bloccare rapidamente gli obiettivi dei droni, ottenendo la loro posizione, velocità e traiettoria di volo in tempo reale.
|
|
Interferenza e inganno
|
Il sistema ha potenti capacità di interferenza e inganno. il sistema può attivare manualmente o automaticamente l'interferenza radio, costringendo i droni ad atterrare immediatamente, soffermarsi,o ritorno alla baseIn modalità di inganno, il sistema utilizza la tecnologia GNSS di spoofing per guidare i droni fuori dal loro percorso di volo previsto, lontano dalle aree limitate e centrali.
|
|
Analisi della situazione e processo decisionale di comando
|
Il sistema anti-drone Hai Dong Qing può analizzare la situazione delle minacce dei droni rilevati e fornire agli utenti un supporto decisionale di comando.Il sistema valuta rapidamente il livello di minaccia dei droni utilizzando dati in tempo reale ottenuti dai radar, sensori ottici e apparecchiature di ricognizione elettronica, combinati con modelli di valutazione delle minacce prestabiliti, e offre agli utenti le raccomandazioni di risposta corrispondenti.
|
|
Risposta coordinata a più livelli
|
Il sistema supporta modalità di eliminazione di interconnessione a tre livelli e a due livelli che coinvolgono tecnologie radar, spettro e elettro-ottiche.rilevamento dello spettro, e il monitoraggio elettro-ottico lavorano insieme per fornire un monitoraggio e un monitoraggio completi dei droni, adattando automaticamente le strategie di interferenza o inganno in base ai livelli di minaccia.In modalità di interconnessione a due livelli, gli utenti possono scegliere combinazioni di radar con spettro, radar con elettro-ottico,o spettro con l'elettro-ottica basata su situazioni reali per affrontare in modo flessibile le minacce dei droni in diversi scenari.
|
|
protezione regionale
|
Il sistema anti-drone Hai Dong Qing può proteggere efficacemente vaste aree.La sua vasta copertura e le potenti capacità di monitoraggio e interferenza gli consentono di fornire una sorveglianza completa delle zone di allarme e delle aree centrali., garantendo che le regioni critiche rimangano al sicuro dalle minacce dei droni.
|
