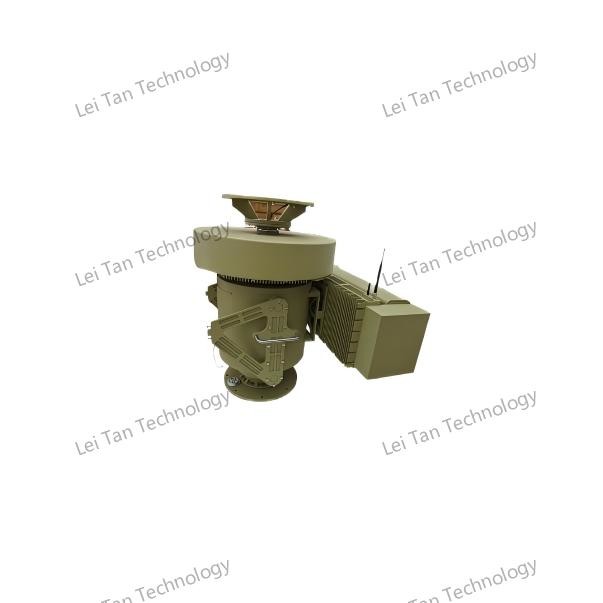

Active Electronically Scanned Array (AESA) Haidongqing Compact UAV Detection Radar
ⅠDescrizione del prodotto
L'AESA Haidongqing Compact UAV Detection Radar è un sistema anti-drone leggero di nuova generazione progettato per rilevare, tracciare,e neutralizzare piccoli veicoli aerei senza pilota (UAV) con velocità e precisione senza pariSfruttando la tecnologia radar a fase attiva, questo sistema elimina i limiti della scansione meccanica, consentendo un rapido controllo elettronico del fascio per una copertura a 360° in tempo reale.Disegnati per la portabilità e l'adattabilità, è ideale per proteggere le operazioni mobili, gli ambienti urbani e gli spazi aerei ristretti in cui i sistemi tradizionali ingombranti sono poco pratici.
Integrato con monitoraggio dello spettro, monitoraggio elettro-ottico e moduli di contromisura, il radar forma una rete di difesa a più livelli in grado di identificare droni di dimensioni minime di 0.01 m2 entro un raggio di 5 kmIl suo design compatto non compromette le prestazioni: il sistema mantiene una robusta funzionalità a temperature estreme (-45°C a +65°C), venti forti e condizioni umide,garantire l'affidabilità in diversi scenari operativi.
Ⅱ. Caratteristiche del prodotto
Radar a fascia attiva (AESA):
Scansione elettronica: sostituisce la rotazione meccanica con la regolazione istantanea del fascio, ottenendo una frequenza di aggiornamento di < 2 secondi per una copertura di 360°.
Tracciamento multi-obiettivo: rintraccia simultaneamente fino a 200 obiettivi, inclusi droni a bassa quota, a movimento lento e piccoli (LSS).
Alta risoluzione: fornisce una precisione angolare ≤1° a 5 km e una precisione di posizionamento di 0,005° per il tracciamento servosistito.
Progettazione compatta e modulare:
Peso leggero: 30% più piccolo e più leggero dei sistemi convenzionali, con una superficie di 850 mm × 850 mm × 1700 mm e un peso di 250 kg.
Protezione IP65: impermeabile alla polvere e all'acqua per l'uso all'aperto.
Intelligenza basata sull'intelligenza artificiale:
16 TOPS Embedded Processor: Classifica UAV, uccelli e veicoli mentre filtra falsi allarmi (ad esempio, fogliame, disordine meteorologico).
Contro misure adattive: seleziona automaticamente le modalità di interferenza/inganno in base al livello di minaccia e al tipo di UAV.
Fusione multi-sensore:
Spettro + radar + elettro-ottico: combina rilevamento RF, analisi della sezione trasversale del radar (RCS) e conferma visiva per tassi di falso allarme < 5%.
GNSS Spoofing: interrompe i segnali GPS, GLONASS, Galileo e BeiDou per indurre in errore i droni.
Efficienza energetica:
Moduli a bassa potenza: consuma ≤ 550 W in modalità sorveglianza; ≤ 1950 W durante contromisure attive.
Ⅲ. Funzioni del prodotto
|
Controllo a distanza
|
Supporta la funzionalità di accensione/spena remota
|
|
Informazioni di uscita
|
Capaci di ottenere informazioni quali la distanza, la velocità e l'angolo degli oggetti rilevati
|
|
Tracciamento multi-obiettivo
|
Supporta la logica di commutazione di tracciamento multi-obiettivo; può tracciare le traiettorie di più obiettivi in tempo reale.
|
|
Trattamento di fusione mirata
|
Supporta l'elaborazione della fusione dei dati da più sensori.Gestione delle zone: consente l'impostazione flessibile delle zone con posizionamento preciso e la possibilità di innescare allarmi di intrusione.
|
|
Gestione delle zone
|
Permette la regolazione flessibile delle zone con posizionamento preciso e la possibilità di attivare allarmi di intrusione.
|
|
Capacità anti-interferenza
|
Dispone di funzionalità di regolazione online per la sensibilità di rilevamento e la gamma di velocità, nonché la capacità di filtrare le interferenze anormali della traiettoria.Attraverso la regolazione della sensibilità e le funzioni di filtraggio della traiettoria anormale, può eliminare efficacemente i falsi allarmi causati dal disordine.
|
|
Funzione di monitoraggio online
|
Capace di monitorare lo stato di funzionamento e di emettere allarmi di guasto; ha anche la capacità di avvisare quando il dispositivo si spegne.
|
|
Status di monitoraggio remoto
|
Dispone di funzionalità di monitoraggio remoto, può segnalare lo stato del dispositivo in tempo reale e dispone di funzioni di allarme online / offline per il dispositivo.
|
|
Funzione di autoispezione online
|
Il dispositivo ha la capacità di effettuare un'autoispezione online.
|
|
Capacità di elaborazione adattabile
|
Ha la capacità di gestire in modo adattativo il disordine del bersaglio in movimento e di elaborare in modo adattativo le mappe del disordine.
|
|
Funzione di collegamento
|
Dispone di una funzione di collegamento radar pan-tilt, con tracciamento del bersaglio e cattura delle prove (modalità di tracciamento automatico, modalità di tracciamento radar, modalità di tracciamento delle immagini).
|
|
Rete multi-sito e blanking
|
Capace di collegarsi in rete con più dispositivi; ha la capacità di rilevamento collaborativo su più siti; e ha la capacità di riempire le lacune quando i siti vicini falliscono.
|
Ⅳ.Parametri del prodotto
| Indicatori funzionali |
| Configurazione standard |
UAD-XTF-PZGLE05 (radar, spettro, elettro-ottico, interferenze, inganno, controller e software di gestione) |
| Distanza di rilevamento |
≥ 5KM |
| Banda di frequenza di rilevamento |
70 MHz a 6000 MHz, Nota: altre bande di frequenza possono essere personalizzate |
| Frequenza ingannevole |
GPS/GALILEO/GLONASS/Beidou |
| Distanza ingannevole |
≥ 1 km |
| Banda di frequenza di interferenza |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| parametri radar |
Parametri dettagliati sono elencati di seguito: Parametri di prestazione del modulo radar |
| parametri optoelettronici |
Parametri fotovoltaici I parametri dettagliati sono elencati nella tabella seguente *4 Parametri di prestazione dei moduli fotovoltaici |
| Indicatori meccanici |
| resistenza al vento |
10Vento forte |
| Temperatura di funzionamento |
- Quaranta.°C55°C |
| Temperatura di conservazione |
- 45 anni.°C65°C |
| grado di protezione |
Protezione IP65 |
| Umidità di esercizio |
≤ 95% |
| Interfaccia dati |
RJ45 |
| porta di alimentazione |
tensione: 220V
Potenza: ≤550W (modalità di rilevamento), ≤1950W (modalità di contromisura) |
| peso |
250 kg |
| Dimensione |
850 mm x 850 mm x 1700 mm |
| Caratteristiche della piattaforma |
Lista bianca e lista nera, rilevamento in tempo reale, tracciamento ottico, contromisure automatiche, contromisure manuali, mappa GIS, archiviazione dati, query di eventi. |
| Parametri dell'indicatore del modulo di rilevamento dello spettro |
| Banda di frequenza di rilevamento |
20 MHz-6 GHz |
| Raggio di rilevamento |
≥ 5 km |
| Identificare la distanza di raggio |
≥ 5 chilometri, può riconoscere alcune marche e modelli di droni |
| Angolo di rilevamento |
360° |
| Errore di precisione angolare di misura (quadratura media della radice) |
Distanza pari o superiore a 5 km ≤ 1° |
| Altitudine minima di rilevamento |
< 0 m |
| Parametri dell'indicatore del modulo di interferenza |
| Banda di frequenza di interferenza |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| porta di alimentazione |
50W |
| Distanza di interferenza |
3 Km |
| Parametri del modulo radar |
| Sistema di lavoro |
Sistema di matrice in fasi (scansione azimut+scansione in fase di elevazione) |
| Banda di frequenza di lavoro |
Xband |
| Potenza di rilevamento effettiva |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Pedoni) |
| ≥ 10,0 KM (veicoli) |
| ≥ 5,0KM ((barche) |
| Velocità di rilevamento |
0.5m/s-83m/s |
| Precisione di azimut |
≤ 0,3° (cercare); ≤ 0,3° (traccia) |
| Accuratezza di passo |
≤1,0° (cercare);≤0,5° (tracciare) |
| Tasso di dati |
≤ 5 s/cerchio |
| Parametri dell'indice del modulo optoelettronica |
| Distanza di funzionamento |
In caso di visibilità atmosferica ≥ 20 km, umidità ≤ 50% RH e differenza di temperatura> 6K, distanza di rilevamento della luce visibile ≥ 5000m, distanza di tracciamento ≥ 4000m, distanza di riconoscimento ≥ 3000m per 0.3m × 0.3m bersagli di veicoli aerei senza equipaggio; distanza di rilevamento termico ≥ 1500m, distanza di localizzazione ≥ 1000m, distanza di riconoscimento ≥ 1000m |
