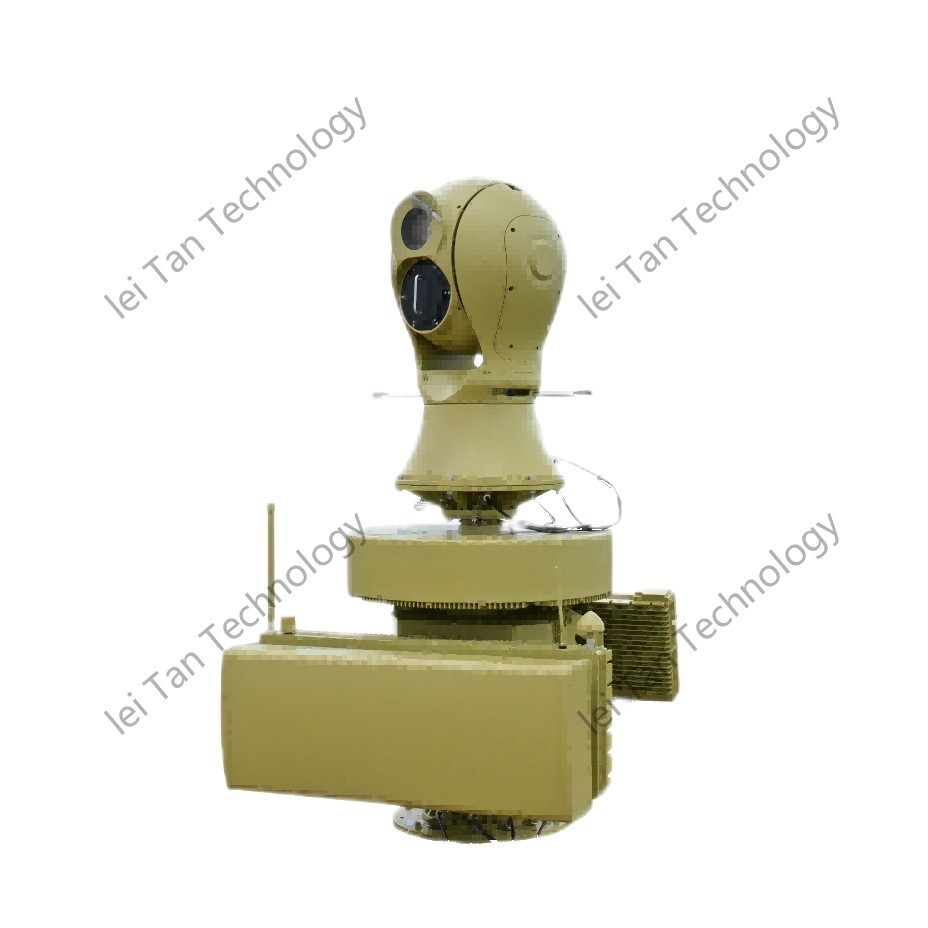

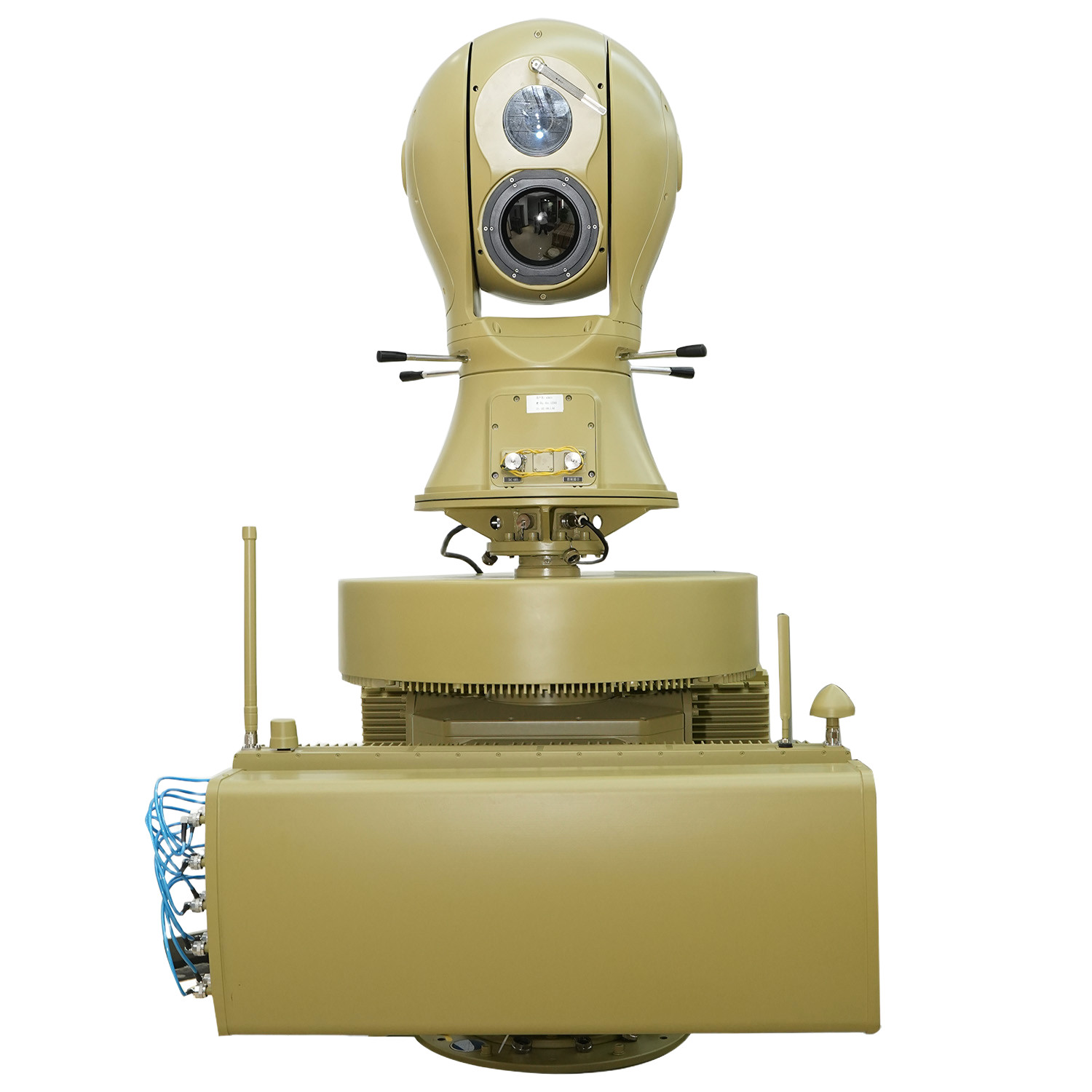

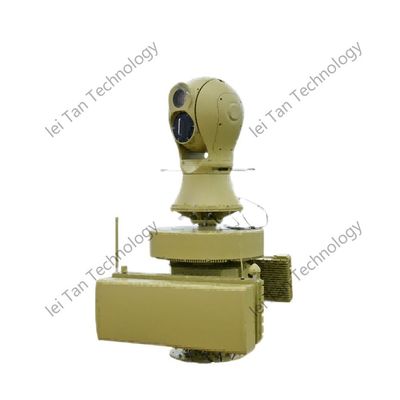

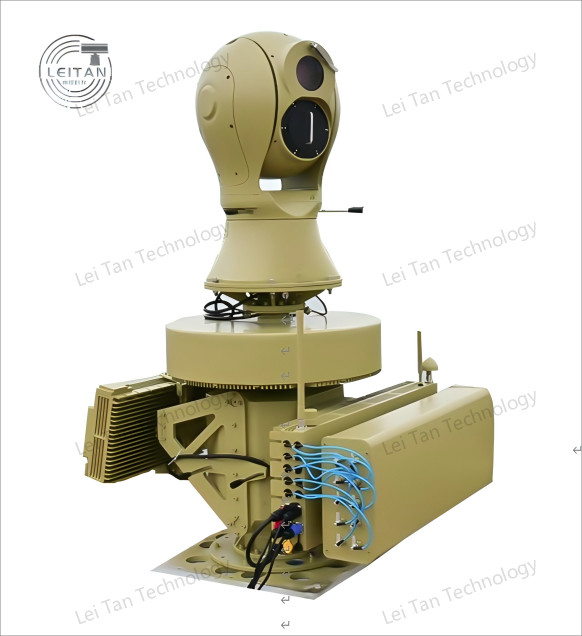

Radar di spettro fotovoltaico di tracciamento radar sistema di difesa multilivello di risposta alle minacce
ⅠDescrizione del prodotto
L'Integrated Radar, Spectrum Photoelectric Tracking Radar Defensive System (IRSPT-RDS) è una soluzione di difesa multi-sensore all'avanguardia progettata per rilevare, tracciare,e neutralizzare una vasta gamma di minacce in tempo realeCombinando radar avanzato, analisi dello spettro e tecnologie di tracciamento fotoelettrico, questo sistema fornisce una completa consapevolezza della situazione e capacità di risposta rapida per i militari,sicurezza nazionale, e la protezione delle infrastrutture critiche.
L'IRSPT-RDS integra radar ad alte prestazioni per il rilevamento a lungo raggio, monitoraggio elettronico dello spettro per l'intelligenza dei segnali (SIGINT),e monitoraggio elettro-ottico/infrarosso (EO/IR) ad alta risoluzione per il miraggio di precisioneLa sua architettura modulare consente l'integrazione senza soluzione di continuità con le reti di difesa esistenti, garantendo l'interoperabilità con i sistemi di comando e controllo (C2).
Progettato per rispondere alle minacce a più livelli, il sistema classifica automaticamente le minacce in base alla gravità e impiega le contromisure appropriate, che vanno dal disturbo elettronico agli intercettori di dura eliminazione..Che si tratti di droni, missili o attacchi di guerra elettronica ostile (EW), l'IRSPT-RDS garantisce prestazioni di difesa ottimali in ambienti operativi complessi.
Ⅱ. Caratteristiche del prodotto
1Tecnologia di fusione multi-sensore
Detezione radar: radar a scansione elettronica attiva ad alta risoluzione (AESA) per una copertura a 360°.Monitoraggio dello spettro:analisi del segnale in tempo reale per rilevare e classificare le minacce basate su RF. Tracciamento fotoelettrico: telecamere EO/IR con riconoscimento di bersagli alimentato da IA per il tracciamento di precisione.
2Risposta ad una minaccia adattabile
Classificazione automatica delle minacce: gli algoritmi basati sull'intelligenza artificiale valutano i livelli di minaccia (basso, medio, alto).Contro misure dinamiche: regola le strategie di risposta, inclusi soft-kill (interferimento) e hard-kill (intercettazione).
3Capacità di guerra basata sulla rete
Integrazione C2 senza soluzione di continuità: compatibile con le reti di difesa standard della NATO.Data Link Sharing: scambio di dati sulle minacce in tempo reale con i sistemi alleati.
4. Alta mobilità e rapida diffusione
Progettazione modulare: può essere montata su veicoli, navi o installata in siti fissi.Rapida installazione: pienamente operativa entro pochi minuti dal dispiegamento.
5Operazione in tutti i periodi e in tutti i terreni.
Resistenza alle intemperie: funzioni in condizioni estreme (pioggia, nebbia, tempeste di sabbia).EMI/EMP Hardened: resistente alle interferenze elettroniche e alle minacce informatiche.
Ⅲ. Funzioni del prodotto
1- Radar Detection Tracking. - E'un' operazione di ricerca.
Sorveglianza a lungo raggio: rileva minacce aeree e terrestri fino a 200 km.Tracciamento multi-obiettivo: rintraccia contemporaneamente più di 500 obiettivi con elevata precisione.OW-Observable Target Detection: in grado di identificare aerei stealth e piccoli droni.
2. Monitoraggio dello spettro della guerra elettronica
Analisi del segnale RF: identifica e localizza fonti di radar, comunicazione e interferenze.Segnalazione automatica delle impronte digitali: riconosce le firme di minaccia conosciute (droni nemici, sistemi EW).Inganno di interferenza attiva: interrompe i segnali ostili con contromisure adattive.
3Tracciamento fotoelettrico.
Immagini ad alta risoluzione: le telecamere EO/IR forniscono sorveglianza giorno/notte.Laser: guida gli intercettori o le armi ad energia diretta.Riconoscimento basato sull'intelligenza artificiale: classifica gli obiettivi (UAV, missili, veicoli) in tempo reale.
4Neutralizzazione della minaccia a più livelli.
Misure di uccisione morbida:Interferenze elettroniche (RF GPS spoofing).Contro misure dirette a infrarossi (DIRCM).Misure dure per uccidere:Integrazione con i sistemi di difesa missilistica.Intercettazione laser (facoltativo).
5. Controllo di comando (C2) integrazione
Visualizzazione del campo di battaglia in tempo reale: visualizza i dati sulle minacce su una dashboard unificata.Protocolli di risposta automatizzati: sequenze di difesa pre-programmate per una reazione rapida.Operazione a distanza: può essere controllata tramite collegamenti radio satellitari o crittografati.
Ⅳ. Parametri del prodotto
| Indicatori funzionali |
| Configurazione standard |
UAD-XTF-PZGLE05 (radar, spettro, elettro-ottico, interferenze, inganno, controller e software di gestione) |
| Distanza di rilevamento |
≥ 5KM |
| Banda di frequenza di rilevamento |
70 MHz a 6000 MHz, Nota: altre bande di frequenza possono essere personalizzate |
| Frequenza ingannevole |
GPS/GALILEO/GLONASS/Beidou |
| Distanza ingannevole |
≥ 1 km |
| Banda di frequenza di interferenza |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| parametri radar |
Parametri dettagliati sono elencati di seguito: Parametri di prestazione del modulo radar |
| parametri optoelettronici |
Parametri fotovoltaici I parametri dettagliati sono elencati nella tabella seguente *4 Parametri di prestazione dei moduli fotovoltaici |
| Indicatori meccanici |
| resistenza al vento |
10Vento forte |
| Temperatura di funzionamento |
- Quaranta.°C55°C |
| Temperatura di conservazione |
- 45 anni.°C65°C |
| grado di protezione |
Protezione IP65 |
| Umidità di esercizio |
≤95% |
| Interfaccia dati |
RJ45 |
| porta di alimentazione |
tensione: 220V
Potenza: ≤550W (modalità di rilevamento), ≤1950W (modalità di contromisura) |
| peso |
250 kg |
| Dimensione |
850 mm x 850 mm x 1700 mm |
| Caratteristiche della piattaforma |
Lista bianca e lista nera, rilevamento in tempo reale, tracciamento ottico, contromisure automatiche, contromisure manuali, mappa GIS, archiviazione dati, query di eventi. |
| Parametri dell'indicatore del modulo di rilevamento dello spettro |
| Banda di frequenza di rilevamento |
20 MHz-6 GHz |
| Raggio di rilevamento |
≥ 5 km |
| Identificare la distanza di raggio |
≥ 5 chilometri, può riconoscere alcune marche e modelli di droni |
| Angolo di rilevamento |
360° |
| Errore di precisione angolare di misura (quadratura media della radice) |
Distanza pari o superiore a 5 km ≤ 1° |
| Altitudine minima di rilevamento |
< 0 m |
| Parametri dell'indicatore del modulo di interferenza |
| Banda di frequenza di interferenza |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| porta di alimentazione |
50W |
| Distanza di interferenza |
3 Km |
| Parametri del modulo radar |
| Sistema di lavoro |
Sistema di matrice in fasi (scansione azimut+scansione in fase di elevazione) |
| Banda di frequenza di lavoro |
Xband |
| Potenza di rilevamento effettiva |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Pedoni) |
| ≥ 10,0 KM (veicoli) |
| ≥ 5,0KM ((barche) |
| Velocità di rilevamento |
0.5m/s-83m/s |
| Precisione di azimut |
≤ 0,3° (cercare); ≤ 0,3° (traccia) |
| Accuratezza di passo |
≤1,0° (cercare);≤0,5° (tracciare) |
| Tasso di dati |
≤ 5 s/cerchio |
| Parametri dell'indice del modulo optoelettronica |
| Distanza di funzionamento |
In caso di visibilità atmosferica ≥ 20 km, umidità ≤ 50% RH e differenza di temperatura> 6K, distanza di rilevamento della luce visibile ≥ 5000m, distanza di tracciamento ≥ 4000m, distanza di riconoscimento ≥ 3000m per 0.3m × 0.3m bersagli di veicoli aerei senza equipaggio; distanza di rilevamento termico ≥ 1500m, distanza di localizzazione ≥ 1000m, distanza di riconoscimento ≥ 1000m |
| Imaging termico a infrarossi |
Detettore: piano focale infrarosso dell'ossido di vanadio (VOx) non raffreddato
gamma spettrale: da 8 μm a 14 μm
Risoluzione: 640×512
NETD: essere meglio di 30mK
Distanza focale dell'obiettivo: da 31 a 155 mm, lente a zoom ottico continuo 5x
Controllo dell'obiettivo: zoom elettrico, messa a fuoco manuale/auto
Miglioramento dell'immagine: tecnologia di miglioramento dei dettagli dell'immagine digitale SDE
Pseudocolore di polarità: nero termico, bianco termico e molteplici opzioni di pseudocolore disponibili
Regolazione dell'immagine: luminosità, contrasto, correzione gamma
Formato di codifica: H.264/H.265/MJPEG
Supporta una forte funzione di protezione dalla luce |
| Luce visibile ad alta definizione |
Sensore:1/1.8 "superficie bersaglio CMOS di livello di luce stellare, conversione colore ICR in nero
Risoluzione: 2688×1520
Illuminazione: colore: 0,002 Lux; bianco e nero: 0,0002 Lux
Formati di codifica: H.264/H.265/MJPEG
Miglioramento dell'immagine: supporta ampia gamma dinamica, forte soppressione della luce, stabilizzazione elettronica dell'immagine, riduzione del rumore digitale 3D e bilanciamento del bianco automatico
Lunghezza focale: 12,5 ̊775 mm lente zoom elettrica ad alta definizione
Dehazing: supporta sia il dehazing ottico che quello elettronico |
| Funzione di tracciamento |
1. Metodo di tracciamento: tracciamento hardware integrato front-end
2. modalità di localizzazione: manuale, localizzazione automatica, supporto di collegamento radar
3. Video switching: monitoraggio digitale ad alta definizione della luce visibile/video digitale a infrarossi
4. Funzione di tracciamento: integrato in più algoritmi di tracciamento, supporta il rilevamento multi-obiettivo, cattura automatica, zoom automatico durante il tracciamento, visualizzazione in tempo reale della traiettoria del bersaglio,anti occlusione transitoria, ecc. Tracciamento manuale e automatico, che supporta il tracciamento del collegamento radar; supporta il riconoscimento del bersaglio durante il processo di tracciamento; supporta l'identificazione e il tracciamento;Sostenere il monitoraggio adattativo della porta dell'onda d'aria, e la dimensione della scatola di tracciamento può essere adattata in base alla dimensione target.
Display di tracciamento: dotato di monitor di tracciamento dell'occhio dell'aquila, la posizione dell'occhio dell'aquila può essere regolata arbitrariamente, supportando il display di ingrandimento 2, 4 e 8x del bersaglio |
| Analisi |
1. Costruito in 16Tops processore di potenza di calcolo
2Metodo di attuazione: modulo di analisi intelligente integrato front-end
3. rilevamento del comportamento anormale: supporta il riconoscimento del bersaglio; supporta il rilevamento di intrusioni regionali, il rilevamento di intrusioni transfrontaliere, il rilevamento del movimento, ecc.
Riconoscimento della classificazione: supporta il riconoscimento della classificazione di obiettivi come persone, automobili, droni, uccelli, ecc. (richiede l'assistenza del cliente nel fornire set di dati) |
| Aumento delle funzioni |
1. Gestione della salute: Supporta l'autotest, la query di stato e il feedback del codice di errore, e supporta le query di salute dell'hardware come la luce visibile, i componenti di imaging termico,motori a passo orizzontale, temperatura del chip e tempo di funzionamento
2. Feedback dei dati: ha funzioni di feedback in tempo reale/query e posizionamento per l'angolo di campo di vista dell'obiettivo, ingrandimento, valore ZOOM/FOCUS e angolo del giradischi,e supporta le funzioni di query/feedback e posizionamento in tempo reale per angoli orizzontali e di passo
Aggiornamento e manutenzione: può essere riavviato da remoto, funzione di aggiornamento da remoto, conveniente per la manutenzione del sistema |
| Parametri di indice del modulo servo giradischi |
| Tavola giratoria monoasse |
1. Angolo di rotazione del giradischi: rotazione continua in azimut N × 360 °
2Velocità massima di azimut: ≥ 130 °/s
3Velocità minima di azimut: ≤ 0,1 °/s
4Accelerazione massima dell'azimut: ≥ 90 °/s2
5Precisione di orientamento: ≤ 0,1 °
6. Tempo minimo di risposta fisso: ≤ 2 s (stabile da 0 ° a 90 °)
Intervallo di regolazione della pendenza: non inferiore a -25 ° a 10 ° |
VI: Caratteristiche del prodotto
|
|
|
|
Monitoraggio e monitoraggio in tempo reale
|
Il sistema anti-drone Hai Dong Qing può monitorare e tracciare i movimenti dei droni in tempo reale.il sistema può identificare e bloccare rapidamente gli obiettivi dei droni, ottenendo la loro posizione, velocità e traiettoria di volo in tempo reale.
|
|
Interferenza e inganno
|
Il sistema ha potenti capacità di interferenza e inganno. il sistema può attivare manualmente o automaticamente l'interferenza radio, costringendo i droni ad atterrare immediatamente, soffermarsi,o ritorno alla baseIn modalità di inganno, il sistema utilizza la tecnologia GNSS di spoofing per guidare i droni fuori dal loro percorso di volo previsto, lontano dalle aree limitate e centrali.
|
|
Analisi della situazione e processo decisionale di comando
|
Il sistema anti-drone Hai Dong Qing può analizzare la situazione delle minacce dei droni rilevati e fornire agli utenti un supporto decisionale di comando.Il sistema valuta rapidamente il livello di minaccia dei droni utilizzando dati in tempo reale ottenuti dai radar, sensori ottici e apparecchiature di ricognizione elettronica, combinati con modelli di valutazione delle minacce prestabiliti, e offre agli utenti le raccomandazioni di risposta corrispondenti.
|
|
Risposta coordinata a più livelli
|
Il sistema supporta modalità di eliminazione di interconnessione a tre livelli e a due livelli che coinvolgono tecnologie radar, spettro e elettro-ottiche.rilevamento dello spettro, e il monitoraggio elettro-ottico lavorano insieme per fornire un monitoraggio e un monitoraggio completi dei droni, adattando automaticamente le strategie di interferenza o inganno in base ai livelli di minaccia.In modalità di interconnessione a due livelli, gli utenti possono scegliere combinazioni di radar con spettro, radar con elettro-ottico,o spettro con l'elettro-ottica basata su situazioni reali per affrontare in modo flessibile le minacce dei droni in diversi scenari.
|
|
protezione regionale
|
Il sistema anti-drone Hai Dong Qing può proteggere efficacemente vaste aree.La sua vasta copertura e le potenti capacità di monitoraggio e interferenza gli consentono di fornire una sorveglianza completa delle zone di allarme e delle aree centrali., garantendo che le regioni critiche rimangano al sicuro dalle minacce dei droni.
|
