Radar di rilevamento UAV a scansione elettronica per banda X
Ⅰ.Descrizione del prodotto

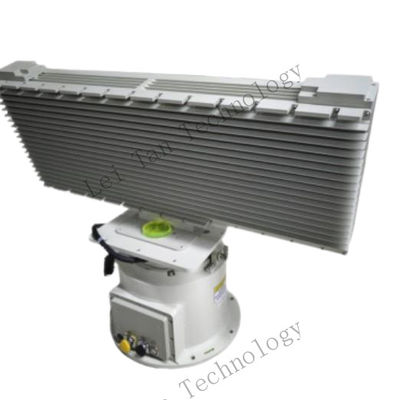

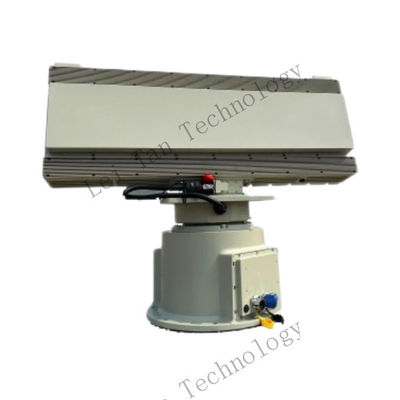

L'Active Electronically Steered Array System è una soluzione radar all'avanguardia appositamente progettata per il rilevamento, l'allarme,e indicazione dei bersagli dei micro e piccoli UAV civili (Veicoli aerei senza equipaggio) all'interno di aree critiche quali le frontiereQuesto sistema comprende un array radar, un giradischi meccanico e un adattatore di alimentazione.lavorando insieme per fornire informazioni accurate sulla traiettoria, compreso l'azimut del bersaglio, range, altitudine e velocità.
Ⅱ. Caratteristiche del prodotto
1.Alto livello di precisione e in tempo reale Il sistema consente di monitorare con elevata precisione obiettivi lontani, fornendo alle guardie di frontiera informazioni affidabili per un efficace processo decisionale.
2Forte adattabilità ambientale Funziona 24 ore su 24 e in tutte le condizioni meteorologiche, comprese notte, pioggia, neve, nebbia e polvere, garantendo un monitoraggio continuo senza interruzioni.
3.Alta flessibilità Il sistema è progettato per il rilevamento di bersagli a lungo raggio ed è facile da configurare, consentendo una rapida distribuzione in vari ambienti.
4Tecnologia DBF La tecnologia Digital Beamforming (DBF) consente l'emissione di fasci multipli, migliorando le capacità anti-interferimento del sistema.
5.Sistema Array in fase Utilizzando un avanzato sistema di array in fase attiva, migliora le prestazioni di rilevamento radar e fornisce informazioni tridimensionali sulle coordinate degli obiettivi.
6.Alta efficienza in termini di costi
Attraverso l'ottimizzazione continua, il prodotto raggiunge un perfetto equilibrio tra prestazioni di rilevamento, affidabilità, usabilità ed economia.
Ⅲ.Funzioni del prodotto
|
Controllo a distanza
|
Supporta la funzione di accensione / spegnimento a distanza
|
|
Posizionamento e orientamento
|
Dispone di funzioni di posizionamento e orientamento
|
|
Produzione di informazioni
|
Supporta l'ottenimento di informazioni quali la distanza, la velocità e l'angolo dell'oggetto rilevato
|
|
Tracciamento multi-obiettivo
|
Supporta la logica di commutazione di tracciamento multi-obiettivo; può tracciare tutte le traiettorie di più obiettivi in tempo reale
|
|
Funzione di elaborazione della fusione bersaglio
|
Supporta la funzione di elaborazione della fusione dei dati multi-sensore
|
|
Gestione delle zone di difesa
|
Può impostare in modo flessibile le zone di difesa, localizzare con precisione e innescare gli allarmi di intrusione.
|
|
Capacità anti-interferenza
|
Possiede funzionalità di regolazione online per il range di sensibilità/velocità di rilevamento e la capacità di filtrare le interferenze anormali della traiettoria.può filtrare efficacemente i falsi allarmi causati dal disordine
|
|
Funzione di monitoraggio online
|
Dispone di funzioni di monitoraggio dello stato di funzionamento e di allarmi di guasto; dispone di una funzione di allarme offline
|
|
Status del monitoraggio remoto
|
Dispone di capacità di monitoraggio remoto, può segnalare lo stato dell'apparecchiatura in tempo reale; dispone di una funzione di allarme online/offline
|
|
Funzione di autoispezione online
|
L'apparecchiatura ha una funzione di autoispezione online
|
|
Capacità di elaborazione adattabile
|
Dispone di capacità di elaborazione del disordine adattativo del bersaglio in movimento e di capacità di elaborazione della mappa del disordine adattativo
|
|
Funzione di collegamento
|
Dispone di funzione di collegamento radar-inclinazione, tracciamento e cattura di bersagli per la ricerca di prove (modalità di tracciamento automatico, modalità di tracciamento radar, modalità di tracciamento delle immagini)
|
|
Connessione in rete a più siti per il riempimento del punto cieco
|
Dispone di funzioni per la rete di più dispositivi; ha capacità di rilevamento collaborativo su più siti; ha capacità di riempimento del punto cieco in caso di guasti di siti adiacenti
|
Ⅳ.Parametri del prodotto
|
Sistema di lavoro
|
Disegno digitale a fase attivo (scansione meccanica di azimuto + scansione elettronica di elevazione) /Doppler a impulsi.
|
|
Banda di frequenza di lavoro
|
Banda X
|
|
Intervallo di rilevamento efficace
|
100m ≈ 5,0km (drone RCS ≥ 0,01m2).
|
|
Copertura azimutare
|
360°
|
|
Copertura dell'altitudine
|
40°
|
|
Velocità di rilevamento
|
1.8km/h ∙ 270km/h
|
|
Precisione di azimut
|
≤ 0,5° (ricerca) ≤ 0,3° (tracciamento)
|
|
Precisione di elevazione
|
≤1,0° (ricerca) ≤0,5° (tracciamento).
|
|
Precisione di portata
|
≤ 10 m
|
|
Tasso di dati
|
≥ 0,2 Hz.
|
|
Interfaccia dati
|
RJ45/1 Ethernet a 100 Mbps
|
|
Input di potenza
|
≤ 350 W (consumo di potenza) AC200-AC240 (input)
|
|
Temperatura di funzionamento
|
- 40°C ̊ + 55°C.
|
|
Peso
|
≤ 48 kg (intera macchina).
|
