Modularità altamente integrataIntegrazione di un sistema di tracciamento ottico con una portata di 5 km

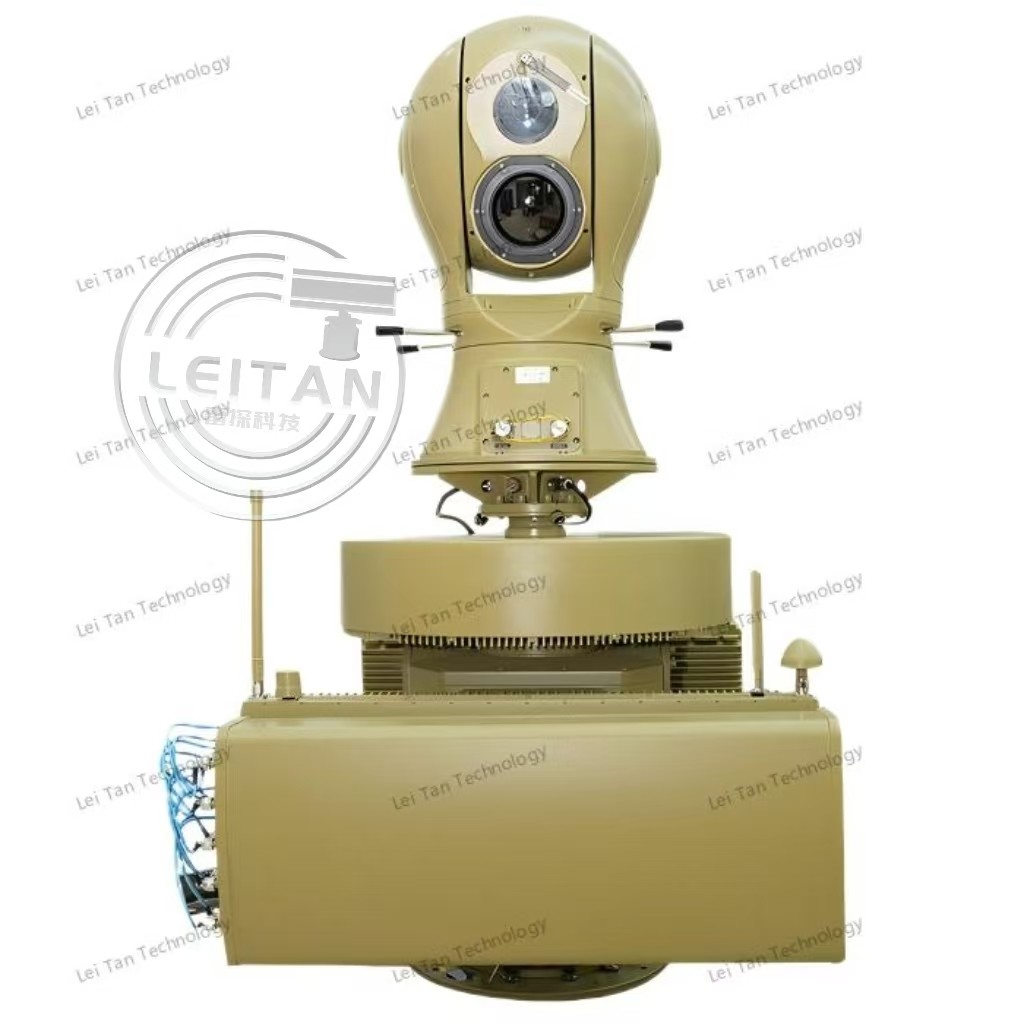

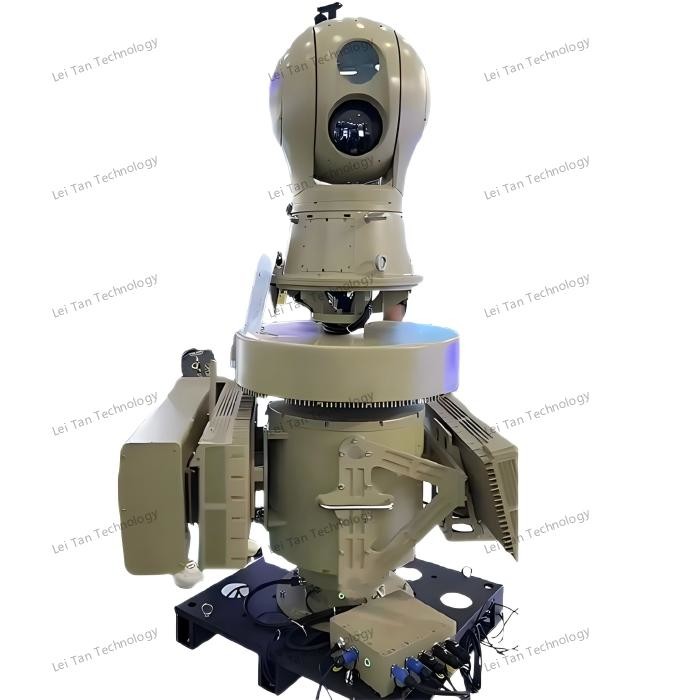

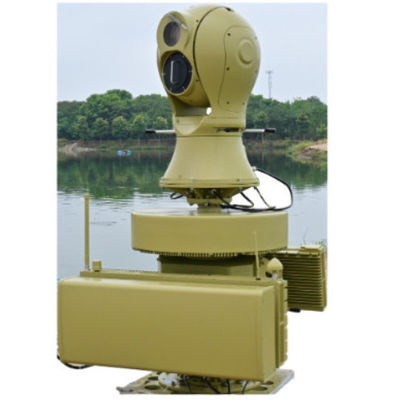

Io.Descrizione del prodotto
Il sistema anti-UAV direzionale di Haidongqing è un dispositivo modulare altamente integrato, specificamente progettato per proteggere grandi zone di protezione della proprietà privata e la sicurezza di grandi sedi di eventi.Integra molte tecnologie avanzate come il tracciamento elettro-ottico., monitoraggio a spettro completo, radar, interferenze a radiofrequenza e spoofing GNSS, che consentono il tracciamento, il rilevamento, l'interferenza e lo spoofing in tempo reale di UAV.rilevamento a radiofrequenza, e tracciamento elettro-ottico, il sistema costruisce un sistema di difesa cinque in uno in grado di rispondere in modo flessibile a varie minacce e garantire la sicurezza di aree chiave.
II. Caratteristiche del prodotto
Alta integrazione
Il sistema anti-UAV di Haidongqing integra molteplici funzioni, tra cui radar, sensori ottici, apparecchiature elettroniche di ricognizione e dispositivi elettronici di contromisura.in un'unica unitàQuesta progettazione strutturale integrata consente un sistema compatto ed efficiente.L'alta integrazione non solo migliora la stabilità delle prestazioni del sistema, ma aumenta anche la sua riconoscibilità visiva e il suo potere deterrente.
Detezione multi-metodo
Il sistema combina il rilevamento dello spettro di frequenza, il rilevamento radar e il monitoraggio elettro-ottico per completare efficacemente i metodi di rilevamento attivo e passivo.La rilevazione dello spettro di frequenza può identificare le caratteristiche del segnale degli UAV, il rilevamento radar fornisce informazioni tridimensionali sulle coordinate, e il monitoraggio elettro-ottico può monitorare e confermare obiettivi sospetti in tempo reale.Questo approccio di rilevamento multi-metodo consente al sistema di monitorare e tracciare in modo efficiente gli UAV entro un raggio di 5 chilometri.
Gestione e controllo a più livelli
Il sistema anti-UAV direzionale di Haidongqing supporta modalità di collegamento a tre livelli (radar + spettro di frequenza + elettro-ottico) e modalità di risposta a doppio collegamento.Può adattare le strategie di risposta in modo flessibile in base ai diversi livelli di minaccia e agli scenari di applicazioneQuesto meccanismo di gestione e controllo a più livelli garantisce che il sistema possa prendere rapidamente decisioni e rispondere in modo accurato quando si trovano di fronte a minacce complesse e variabili.
Moduli di interferenza e spoofing flessibili
Il sistema è dotato di modalità di interferenza manuale o automatica che possono costringere gli UAV ad atterrare o a volare.Questa combinazione flessibile di modalità di interferenza e spoofing offre agli utenti diverse opzioni di risposta per affrontare efficacemente diversi tipi di minacce UAV.
Ampia copertura
La gamma di rilevamento radar e di rilevamento dello spettro di frequenza del sistema anti-UAV direzionale di Haidongqing può raggiungere 5 chilometri e la distanza di tracciamento elettro-ottico può superare i 5.000 metri.Questa ampia copertura consente al sistema di monitorare efficacemente ampie aree e garantire la sicurezza delle zone chiave contro le minacce degli UAV.
III. Funzioni del prodotto
Monitoraggio e tracciamento in tempo reale
Il sistema anti-UAV di Haidongqing può monitorare e tracciare la dinamica degli UAV in tempo reale.e tracciamento elettro-ottico, il sistema può rilevare e bloccare rapidamente gli obiettivi degli UAV, ottenendo informazioni in tempo reale sulla loro posizione, velocità e traiettoria di volo.
Interferenza e falsificazione
In modalità interferenza, il sistema può attivare manualmente o automaticamente le interferenze a radiofrequenza, costringendo gli UAV ad atterrare,In modalità spoofing, il sistema utilizza la tecnologia di spoofing GNSS per guidare gli UAV lontano dalle loro rotte pianificate e lontano dalle zone di avviso e core.
Analisi della situazione e supporto alle decisioni di comando
Il sistema anti-UAV diretto di Haidongqing può analizzare il livello di minaccia dei droni rilevati e fornire supporto decisionale agli utenti.sensori ottici, e attrezzature di ricognizione elettronica con un modello di valutazione delle minacce preimpostato, il sistema può determinare rapidamente il livello di minaccia dei droni e offrire suggerimenti di risposta corrispondenti.
Risposta di collegamento a più livelli
Il sistema supporta il collegamento a tre livelli (radar + spettro di frequenza + elettro-ottico) e le modalità di risposta a doppio collegamento.e il monitoraggio elettro-ottico lavorano insieme per monitorare e tracciare gli UAV in modo completo e regolare automaticamente le strategie di interferenza o spoofing in base al livello di minacciaIn modalità di doppio collegamento, gli utenti possono scegliere una combinazione di radar e spettro di frequenza, radar ed elettro-ottico,o spettro di frequenza e collegamento elettro-ottico per affrontare in modo flessibile le minacce degli UAV in diversi scenari.
Protezione dell'area
Il sistema anti-UAV direzionale di Haidongqing può proteggere efficacemente ampie aree.La sua ampia copertura e le sue forti capacità di monitoraggio e interferenza gli consentono di monitorare le zone di allarme e le zone centrali in modo completo., garantendo la sicurezza delle aree chiave contro le minacce degli UAV.
V. Parametri del prodotto
| Indicatori funzionali |
| Configurazione standard |
UAD-XTF-PZGLE05 (radar, spettro, elettro-ottico, interferenze, inganno, controller e software di gestione) |
| Distanza di rilevamento |
≥ 5KM |
| Banda di frequenza di rilevamento |
70 MHz a 6000 MHz, Nota: altre bande di frequenza possono essere personalizzate |
| Frequenza ingannevole |
GPS/GALILEO/GLONASS/Beidou |
| Distanza ingannevole |
≥ 1 km |
| Banda di frequenza di interferenza |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| parametri radar |
Parametri dettagliati sono elencati di seguito: Parametri di prestazione del modulo radar |
| parametri optoelettronici |
Parametri fotovoltaici I parametri dettagliati sono elencati nella tabella seguente *4 Parametri di prestazione dei moduli fotovoltaici |
| Indicatori meccanici |
| resistenza al vento |
10Vento forte |
| Temperatura di funzionamento |
- Quaranta.°C55°C |
| Temperatura di conservazione |
- 45 anni.°C65°C |
| grado di protezione |
Protezione IP65 |
| Umidità di esercizio |
≤95% |
| Interfaccia dati |
RJ45 |
| porta di alimentazione |
tensione: 220V
Potenza: ≤550W (modalità di rilevamento), ≤1950W (modalità di contromisura) |
| peso |
250 kg |
| Dimensione |
850 mm x 850 mm x 1700 mm |
| Caratteristiche della piattaforma |
Lista bianca e lista nera, rilevamento in tempo reale, tracciamento ottico, contromisure automatiche, contromisure manuali, mappa GIS, archiviazione dati, query di eventi. |
| Parametri dell'indicatore del modulo di rilevamento dello spettro |
| Banda di frequenza di rilevamento |
20 MHz-6 GHz |
| Raggio di rilevamento |
≥ 5 km |
| Identificare la distanza di raggio |
≥ 5 chilometri, può riconoscere alcune marche e modelli di droni |
| Angolo di rilevamento |
360° |
| Errore di precisione angolare di misura (quadratura media della radice) |
Distanza pari o superiore a 5 km ≤ 1° |
| Altitudine minima di rilevamento |
< 0 m |
| Parametri dell'indicatore del modulo di interferenza |
| Banda di frequenza di interferenza |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| porta di alimentazione |
50W |
| Distanza di interferenza |
3 Km |
| Parametri del modulo radar |
| Sistema di lavoro |
Sistema di matrice in fasi (scansione azimut+scansione in fase di elevazione) |
| Banda di frequenza di lavoro |
Xband |
| Potenza di rilevamento effettiva |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Pedoni) |
| ≥ 10,0 KM (veicoli) |
| ≥ 5,0KM ((barche) |
| Velocità di rilevamento |
0.5m/s-83m/s |
| Precisione di azimut |
≤ 0,3° (cercare); ≤ 0,3° (traccia) |
| Accuratezza di passo |
≤1,0° (cercare);≤0,5° (tracciare) |
| Tasso di dati |
≤ 5 s/cerchio |
| Parametri dell'indice del modulo optoelettronica |
| Distanza di funzionamento |
In caso di visibilità atmosferica ≥ 20 km, umidità ≤ 50% RH e differenza di temperatura> 6K, distanza di rilevamento della luce visibile ≥ 5000m, distanza di tracciamento ≥ 4000m, distanza di riconoscimento ≥ 3000m per 0.3m × 0.3m bersagli di veicoli aerei senza equipaggio; distanza di rilevamento termico ≥ 1500m, distanza di localizzazione ≥ 1000m, distanza di riconoscimento ≥ 1000m |
| Imaging termico a infrarossi |
Detettore: piano focale infrarosso dell'ossido di vanadio (VOx) non raffreddato
gamma spettrale: da 8 μm a 14 μm
Risoluzione: 640×512
NETD: essere meglio di 30mK
Distanza focale dell'obiettivo: da 31 a 155 mm, lente a zoom ottico continuo 5x
Controllo dell'obiettivo: zoom elettrico, messa a fuoco manuale/auto
Miglioramento dell'immagine: tecnologia di miglioramento dei dettagli dell'immagine digitale SDE
Pseudocolore di polarità: nero termico, bianco termico e molteplici opzioni di pseudocolore disponibili
Regolazione dell'immagine: luminosità, contrasto, correzione gamma
Formato di codifica: H.264/H.265/MJPEG
Supporta una forte funzione di protezione dalla luce |
| Luce visibile ad alta definizione |
Sensore:1/1.8 "superficie bersaglio CMOS di livello di luce stellare, conversione colore ICR in nero
Risoluzione: 2688×1520
Illuminazione: colore: 0,002 Lux; bianco e nero: 0,0002 Lux
Formati di codifica: H.264/H.265/MJPEG
Miglioramento dell'immagine: supporta ampia gamma dinamica, forte soppressione della luce, stabilizzazione elettronica dell'immagine, riduzione del rumore digitale 3D e bilanciamento del bianco automatico
Lunghezza focale: 12,5 ̊775 mm lente zoom elettrica ad alta definizione
Dehazing: supporta sia il dehazing ottico che quello elettronico |
| Funzione di tracciamento |
1. Metodo di tracciamento: tracciamento hardware integrato front-end
2. modalità di localizzazione: manuale, localizzazione automatica, supporto di collegamento radar
3. Video switching: monitoraggio digitale ad alta definizione della luce visibile/video digitale a infrarossi
4. Funzione di tracciamento: integrato in più algoritmi di tracciamento, supporta il rilevamento multi-obiettivo, cattura automatica, zoom automatico durante il tracciamento, visualizzazione in tempo reale della traiettoria del bersaglio,anti occlusione transitoria, ecc. Tracciamento manuale e automatico, che supporta il tracciamento del collegamento radar; supporta il riconoscimento del bersaglio durante il processo di tracciamento; supporta l'identificazione e il tracciamento;Sostenere il monitoraggio adattativo della porta dell'onda d'aria, e la dimensione della scatola di tracciamento può essere adattata in base alla dimensione target.
Display di tracciamento: dotato di monitor di tracciamento dell'occhio dell'aquila, la posizione dell'occhio dell'aquila può essere regolata arbitrariamente, supportando il display di ingrandimento 2, 4 e 8x del bersaglio |
| Analisi |
1. Costruito in 16Tops processore di potenza di calcolo
2Metodo di attuazione: modulo di analisi intelligente integrato front-end
3. rilevamento del comportamento anormale: supporta il riconoscimento del bersaglio; supporta il rilevamento di intrusioni regionali, il rilevamento di intrusioni transfrontaliere, il rilevamento del movimento, ecc.
Riconoscimento della classificazione: supporta il riconoscimento della classificazione di obiettivi come persone, automobili, droni, uccelli, ecc. (richiede l'assistenza del cliente nel fornire set di dati) |
| Aumento delle funzioni |
1. Gestione della salute: Supporta l'autotest, la query di stato e il feedback del codice di errore, e supporta le query di salute dell'hardware come la luce visibile, i componenti di imaging termico,motori a passo orizzontale, temperatura del chip e tempo di funzionamento
2. Feedback dei dati: ha funzioni di feedback in tempo reale/query e posizionamento per l'angolo di campo di vista dell'obiettivo, ingrandimento, valore ZOOM/FOCUS e angolo del giradischi,e supporta le funzioni di query/feedback e posizionamento in tempo reale per angoli orizzontali e di passo
Aggiornamento e manutenzione: può essere riavviato da remoto, funzione di aggiornamento da remoto, conveniente per la manutenzione del sistema |
| Parametri di indice del modulo servo giradischi |
| Tavola giratoria monoasse |
1. Angolo di rotazione del giradischi: rotazione continua in azimut N × 360 °
2Velocità massima di azimut: ≥ 130 °/s
3Velocità minima di azimut: ≤ 0,1 °/s
4Accelerazione massima dell'azimut: ≥ 90 °/s2
5Precisione di orientamento: ≤ 0,1 °
6. Tempo minimo di risposta fisso: ≤ 2 s (stabile da 0 ° a 90 °)
Intervallo di regolazione della pendenza: non inferiore a -25 ° a 10 ° |
VI: Caratteristiche del prodotto
|
Caratteristiche del prodotto
|
Il sistema anti-drone Hai Dong Qing può monitorare e tracciare i movimenti dei droni in tempo reale.il sistema può identificare e bloccare rapidamente gli obiettivi dei droni, ottenendo la loro posizione, velocità e traiettoria di volo in tempo reale.
|
|
Interferenza e inganno
|
Il sistema ha potenti capacità di interferenza e inganno. il sistema può attivare manualmente o automaticamente l'interferenza radio, costringendo i droni ad atterrare immediatamente, soffermarsi,o ritorno alla baseIn modalità di inganno, il sistema utilizza la tecnologia GNSS di spoofing per guidare i droni fuori dal loro percorso di volo previsto, lontano dalle aree limitate e centrali.
|
|
Analisi della situazione e processo decisionale di comando
|
Il sistema anti-drone Hai Dong Qing può analizzare la situazione delle minacce dei droni rilevati e fornire agli utenti un supporto decisionale di comando.Il sistema valuta rapidamente il livello di minaccia dei droni utilizzando dati in tempo reale ottenuti dai radar, sensori ottici e apparecchiature di ricognizione elettronica, combinati con modelli di valutazione delle minacce prestabiliti, e offre agli utenti le raccomandazioni di risposta corrispondenti.
|
|
Risposta coordinata a più livelli
|
Il sistema supporta modalità di eliminazione di interconnessione a tre livelli e a due livelli che coinvolgono tecnologie radar, spettro e elettro-ottiche.rilevamento dello spettro, e il monitoraggio elettro-ottico lavorano insieme per fornire un monitoraggio e un monitoraggio completi dei droni, adattando automaticamente le strategie di interferenza o inganno in base ai livelli di minaccia.In modalità di interconnessione a due livelli, gli utenti possono scegliere combinazioni di radar con spettro, radar con elettro-ottico,o spettro con l'elettro-ottica basata su situazioni reali per affrontare in modo flessibile le minacce dei droni in diversi scenari.
|
|
protezione regionale
|
Il sistema anti-drone Hai Dong Qing può proteggere efficacemente vaste aree.La sua vasta copertura e le potenti capacità di monitoraggio e interferenza gli consentono di fornire una sorveglianza completa delle zone di allarme e delle aree centrali., garantendo che le regioni critiche rimangano al sicuro dalle minacce dei droni.
|
