Radar di sicurezza di frontiera omnidirezionale a 360° di scansione ad alta velocità con integrazione Ethernet RJ45 senza soluzione di continuità
I. Descrizione del prodotto
progettato specificamente per la protezione delle frontiere, le installazioni militari e la sicurezza delle infrastrutture critiche,Questo sistema radar avanzato combina una scansione omnidirezionale a 360° con capacità di localizzazione a alta velocità., fornendo un monitoraggio completo e in tempo reale dello spazio aereo.

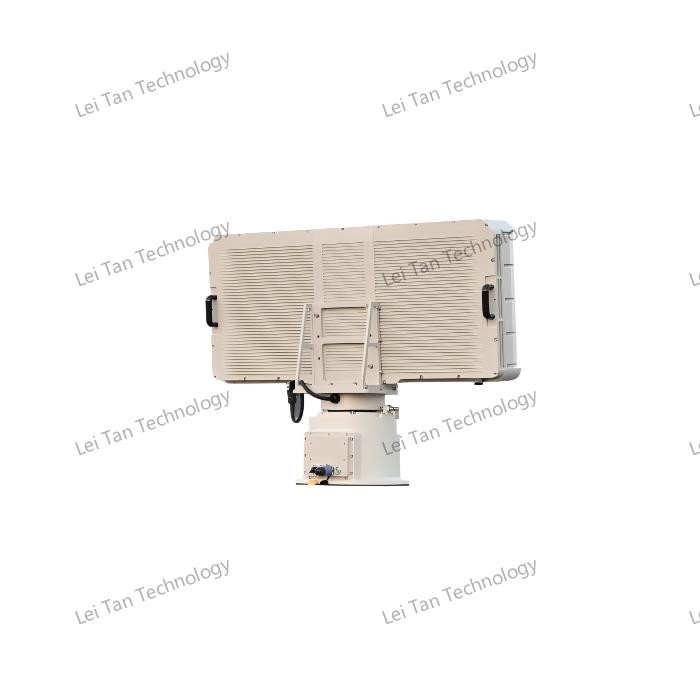

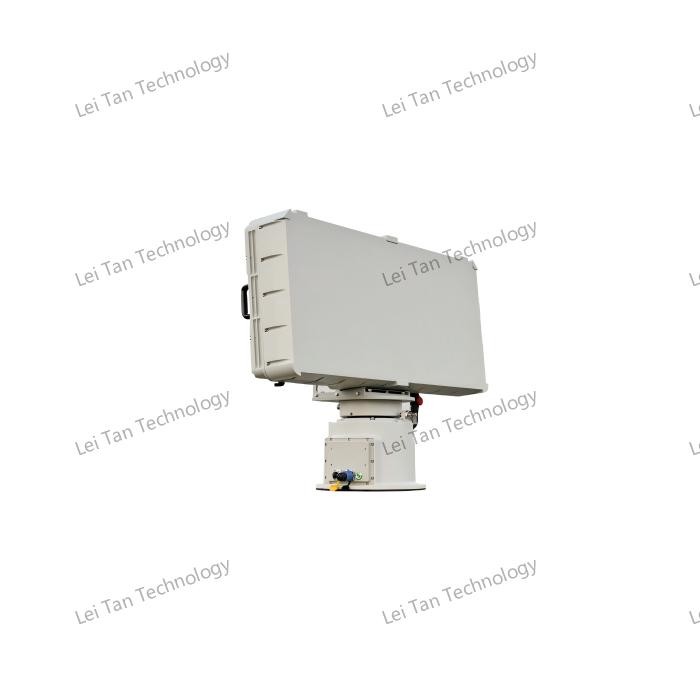

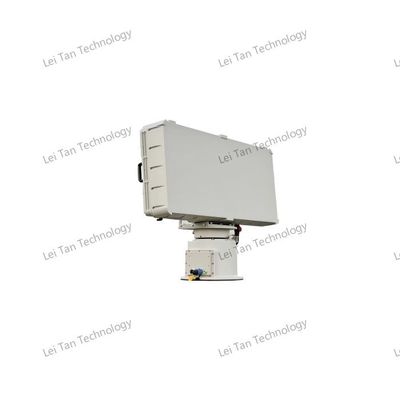

Composto da un array radar, un giradischi meccanico e un adattatore di alimentazione,il sistema utilizza la tecnologia di array in fase con scansione meccanica dell'azimut (360°) e scansione elettronica dell'elevazione (≥40°) per garantire una copertura sferica completa senza punti ciechiIl suo radar Doppler a impulsi migliora la precisione di rilevamento, consentendogli di tracciare bersagli in movimento a velocità da 1,0 m/s a 85 m/s (3,6 km/h a 306 km/h) con una precisione di azimut ≤ 0,8° e una precisione di distanza ≤ 10 m.
Una caratteristica di spicco è la sua integrazione Ethernet RJ45 senza soluzione di continuità (100Mbps), che facilita la condivisione istantanea dei dati con i centri di comando, i sistemi di difesa automatizzati e altre infrastrutture di sicurezza.Progettato per un funzionamento 24 ore su 24, 7 giorni su 7 in ambienti estremi (-40 °C a +55 °C) con basso consumo energetico (≤ 250 W), questo radar offre un'ineguagliabile affidabilità per il rilevamento dei droni, la sicurezza del perimetro e la neutralizzazione delle minacce.
Ⅱ. Caratteristiche del prodotto
1. Scansione a 360° in tutte le direzioni
Il giradischi meccanico consente una sorveglianza orizzontale continua a 360°.La scansione elettronica dell'altitudine copre ≥ 40° verticalmente, eliminando i punti ciechi dell'altitudine.La scansione combinata meccanica+elettronica fornisce tassi di aggiornamento più rapidi (≥ 0,2 Hz) rispetto ai sistemi puramente meccanici.
2Tracciamento di bersagli ad alta velocità.
Rileva minacce da ultra-lente (1,0 m/s) a ad alta velocità (85 m/s), inclusi droni, veicoli e personale.La tecnologia Doppler a impulsi garantisce una misurazione accurata della velocità anche in ambienti disordinati.Tracciamento multi-obiettivo per il monitoraggio simultaneo di più minacce.
3. Integrazione Ethernet RJ45 senza soluzione di continuità
L'interfaccia Ethernet (RJ45) a 100 Mbps consente la fusione dei dati in tempo reale con:sistemi di comando e controllo (C2),Intercettori/intercettori anti-drone,Sistemi di allarme automatizzatiCompatibilità plug-and-play con le reti di sicurezza IP esistenti.Trasmissione dati a bassa latenza per la risposta alle minacce in tempi critici.
4Tecnologia avanzata di serie in fase.
La scansione ibrida (meccanica + elettronica) consente un'ampia copertura e un'elevata precisione.La frequenza della banda S (2 ¢ 4 GHz) offre un equilibrio ottimale di gamma, risoluzione e prestazioni anti-interferenza.L'accuratezza dell'azimut ≤ 0,8° / elevazione ≤ 1,0° supera i radar tradizionali.
Ⅲ. Funzioni del prodotto
|
rilevamento di veicoli aerei senza equipaggio di piccole dimensioni o di piccole dimensioni
|
La funzione principale del sistema radar Leikeka XW/SR226-10200S è quella di rilevare micro e piccoli droni civili.identificare e localizzare con precisione la posizioneUtilizzando una tecnologia di rilevamento ad alta precisione, il sistema radar è in grado di identificare e avvertire prontamente le potenziali minacce dei droni.fornire tempo e informazioni sufficienti per le misure di risposta successive.
|
|
Indicazione dell'allarme e del bersaglio
|
Al rilevamento di un bersaglio, il sistema radar Leida XW/SR226-10200S può emettere immediatamente un segnale di allarme e trasmettere informazioni sul bersaglio ai pertinenti sistemi di sicurezza o operatori.La sua interfaccia dati è Ethernet RJ45/100 Mbps, che consente un'interazione e una collaborazione facile e rapida dei dati con altri sistemi.il sistema radar può guidare altre attrezzature di difesa o personale per gestire ulteriormente il bersaglio, come rintracciare, intercettare o allontanare.
|
|
Acquisizione di informazioni sulla pista
|
Il sistema radar Leica XW/SR226-10200S acquisisce con precisione informazioni sulla traiettoria del bersaglio, inclusi azimut, distanza, altitudine e velocità.Queste informazioni sono cruciali per analizzare le intenzioni e i comportamenti del bersaglio.Analizzando i dati della traiettoria, il personale di sicurezza può determinare se l'obiettivo rappresenta una minaccia e quali contromisure prendere.le informazioni possono essere utilizzate per analisi e indagini post-evento;, fornendo supporto dati per le decisioni di sicurezza.
|
Ⅳ. Specificativi del prodotto
|
sistema di lavoro
|
Sistema di matrice in fase (azimut + scansione di elevazione) Doppler a impulsi
|
|
Banda di frequenza di funzionamento
|
Banda S
|
|
Distanza
|
10.2 km
|
|
Potenza di rilevamento effettiva
|
100 metri a 10 chilometri (drone)
|
|
direzione di copertura
|
360°
|
|
Copertura dell'altitudine
|
≥ 40°
|
|
Velocità di rilevamento
|
10,8 km/h 306 km/h
|
|
precisione direzionale
|
≤ 0,8°
|
|
Accuratezza di passo
|
≤1,0°
|
|
precisione della distanza
|
≤ 10 M
|
|
tasso di dati
|
≥ 0,2 Hz
|
|
Interfaccia dati
|
RJ45 Ethernet da 100 megabit
|
|
Input di potenza
|
Consumo di energia: ≤ 250 W, tensione di ingresso: AC200-AC240
|
|
Temperatura di funzionamento
|
-40°C a +55°C
|
|
peso
|
≤ 60 kg
|
