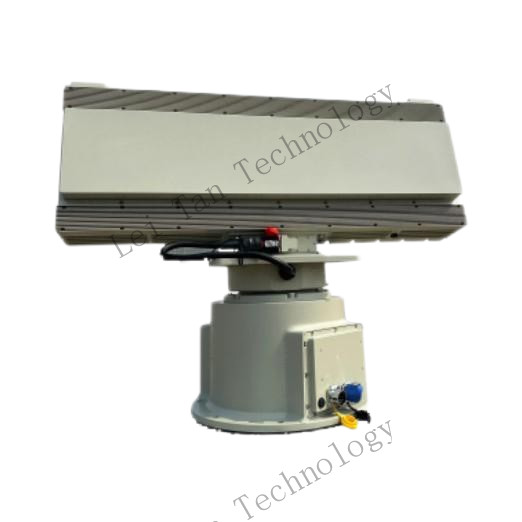

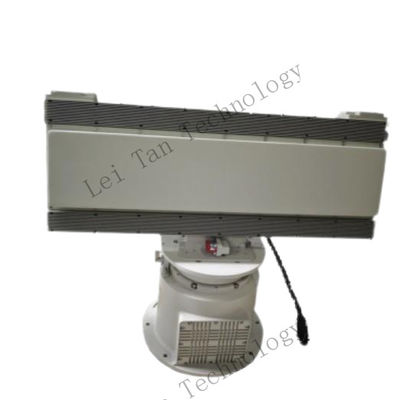

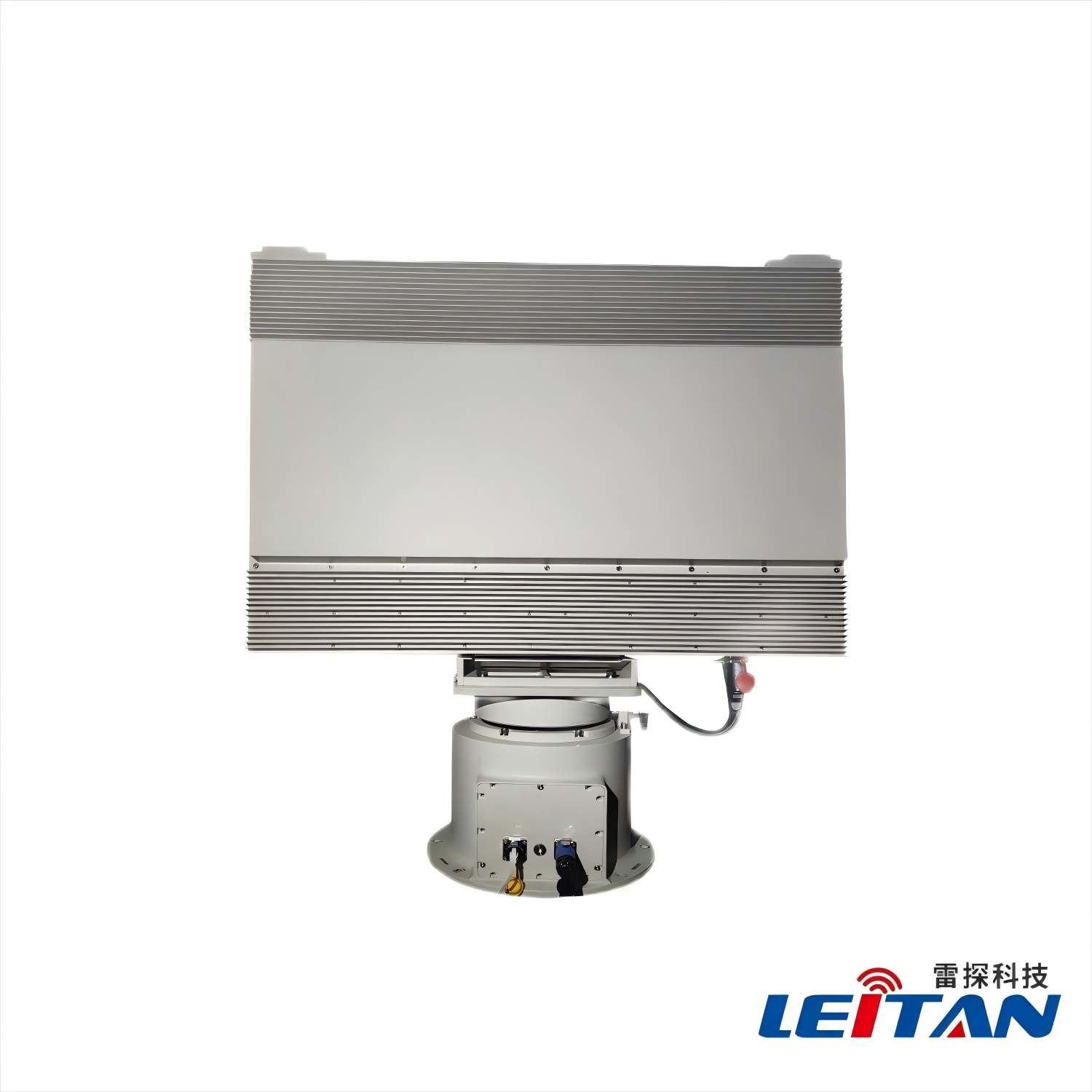

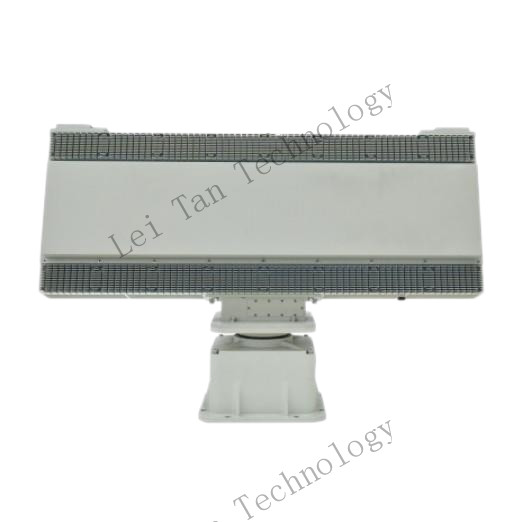

Sistema radar di sorveglianza UAV a fase attiva per obiettivi simultanei

Controllo a distanza

Supporta la funzione di accensione / spegnimento a distanza

Posizionamento e orientamento

Dispone di funzioni di posizionamento e orientamento

Produzione di informazioni

Supporta l'ottenimento di informazioni quali la distanza, la velocità e l'angolo dell'oggetto rilevato

Tracciamento multi-obiettivo

Supporta la logica di commutazione di tracciamento multi-obiettivo; può tracciare tutte le traiettorie di più obiettivi in tempo reale

Funzione di elaborazione della fusione bersaglio

Supporta la funzione di elaborazione della fusione dei dati multi-sensore

Gestione delle zone di difesa

Può impostare in modo flessibile le zone di difesa, localizzare con precisione e innescare gli allarmi di intrusione.

Capacità anti-interferenza

Possiede funzionalità di regolazione online per il range di sensibilità/velocità di rilevamento e la capacità di filtrare le interferenze anormali della traiettoria.può filtrare efficacemente i falsi allarmi causati dal disordine

Funzione di monitoraggio online

Dispone di funzioni di monitoraggio dello stato di funzionamento e di allarmi di guasto; dispone di una funzione di allarme offline

Status del monitoraggio remoto

Dispone di capacità di monitoraggio remoto, può segnalare lo stato dell'apparecchiatura in tempo reale; dispone di una funzione di allarme online/offline

Funzione di autoispezione online

L'apparecchiatura ha una funzione di autoispezione online

Capacità di elaborazione adattabile

Dispone di capacità di elaborazione del disordine adattativo del bersaglio in movimento e di capacità di elaborazione della mappa del disordine adattativo

Funzione di collegamento

Dispone di funzione di collegamento radar-inclinazione, tracciamento e cattura di bersagli per la ricerca di prove (modalità di tracciamento automatico, modalità di tracciamento radar, modalità di tracciamento delle immagini)

Connessione in rete a più siti per il riempimento del punto cieco

Dispone di funzioni per la rete di più dispositivi; ha capacità di rilevamento collaborativo su più siti; ha capacità di riempimento del punto cieco in caso di guasti di siti adiacenti

Sistema di lavoro

Disegno digitale a fase attivo (scansione meccanica di azimuto + scansione elettronica di elevazione) /Doppler a impulsi.

Banda di frequenza di lavoro

Banda X

Intervallo di rilevamento efficace

100m ≈ 5,0km (drone RCS ≥ 0,01m2).

Copertura azimutare

360°

Copertura dell'altitudine

40°

Velocità di rilevamento

1.8km/h ∙ 270km/h

Precisione di azimut

≤ 0,5° (ricerca) ≤ 0,3° (tracciamento)

Precisione di elevazione

≤1,0° (ricerca) ≤0,5° (tracciamento).

Precisione di portata

≤ 10 m

Tasso di dati

≥ 0,2 Hz.

Interfaccia dati

RJ45/1 Ethernet a 100 Mbps

Input di potenza

≤ 350 W (consumo di potenza) AC200-AC240 (input)

Temperatura di funzionamento

- 40°C ̊ + 55°C.

Peso

≤ 48 kg (intera macchina).
